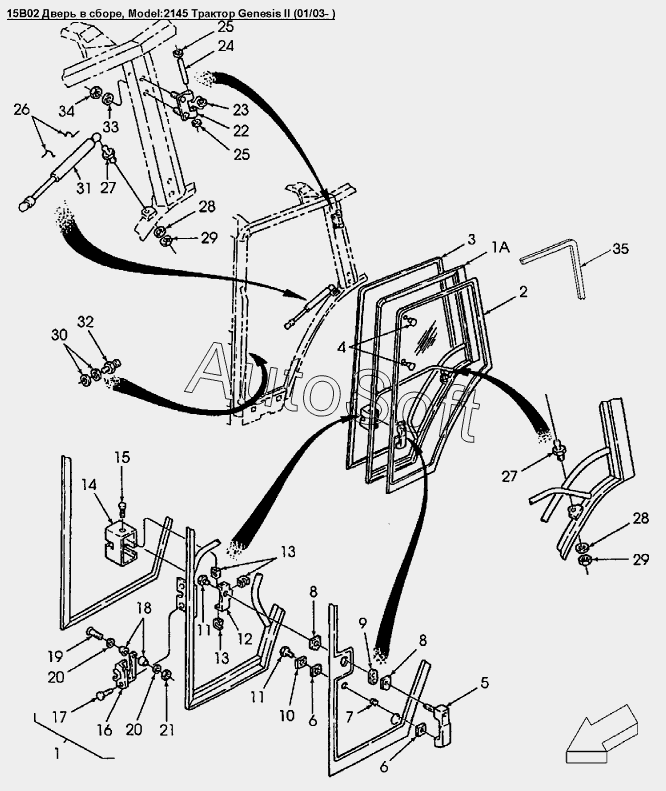

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15B02 Дверь в сборе
1
1
1
1A
1A
1A
2
2
2
3
3
3
4
5
6
6
7
8
8
9
10
11
11
12
12
12
13
13
14
14
14
15
16
16
16
17
18
19
20
20
20
20
21
22
22
22
23
24
25
25
26
27
27
28
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Дверь кабины левая, Genesis | |
| 1 | 8***7 | Дверь кабины правая, Genesis | |
| 10 | 8***2 | Втулка дверной ручки | |
| 11 | 9***6 | Болт M6, CL 4.8, 1 x 20 | |
| 12 | 9***6 | Кронштейн левый | |
| 12 | 9***7 | Кронштейн правый | |
| 13 | 8***2 | Гайка специальная №10 - 32 | |
| 14 | 9***3 | Крышка замка двери | |
| 14 | 9***4 | Крышка замка двери | |
| 15 | 8***3 | Болт №10/32х5/8dm | |
| 16 | 8***1 | Защелка кабины дверная | |
| 16 | 8***2 | Замок правой двери | |
| 17 | 8***1 | Болт 1/4dm-20x3/4dm | |
| 18 | 9***2 | Ролик | |
| 19 | 8***8 | Болт M8x1.00PL | |
| 1A | 8***4 | Рама двери левая | |
| 1A | 8***5 | Рама двери правая | |
| 2 | 8***4 | Стекло дверное правое | |
| 2 | 8***5 | Стекло дверное левое | |
| 20 | 2***9 | Шайба плоская 3/4dm | |
| 20 | 8***6 | Шайба плоская диам.внут.0.172, наруж.0.5, толщина 0.031, Pl сталь | |
| 21 | 8***3 | Гайка №8 Nc Gr-5 Pl | |
| 22 | 9***0 | Шарнир двери | |
| 22 | 9***1 | Шарнир двери | |
| 23 | 8***0 | Втулка дверного шарнира | |
| 24 | 8***7 | Палец | |
| 25 | 9***1 | Кольцо стопорное наружное | |
| 26 | 9***6 | Фиксатор | |
| 27 | 9***5 | Палец шаровый M13 | |
| 28 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 29 | 8***2 | Контргайка М8х1.25 | |
| 3 | 9***0 | Уплотнитель правой двери | |
| 3 | 9***9 | Уплотнитель левой двери Genesis | |
| 30 | 9***3 | Регулировочное приспособление | |
| 31 | 9***6 | Пружина дверная пневматическая | |
| 32 | 8***0 | Отбойник | |
| 33 | 4***8 | Шайба М8 | |
| 34 | 8***2 | Контргайка М8х1.25 | |
| 35 | 8***9 | Уплотнитель | |
| 4 | 8***7 | Пробка 19мм, пластик | |
| 5 | 8***7 | Ручка двери, Genesis | |
| 6 | 8***0 | Уплотнение ручки двери нижнее, Genesis | |
| 7 | 8***9 | Втулка Genesis | |
| 8 | 8***1 | Шайба дверной ручки Genesis | |
| 9 | 8***9 | Уплотнение ручки двери верхнее, Genesis |
