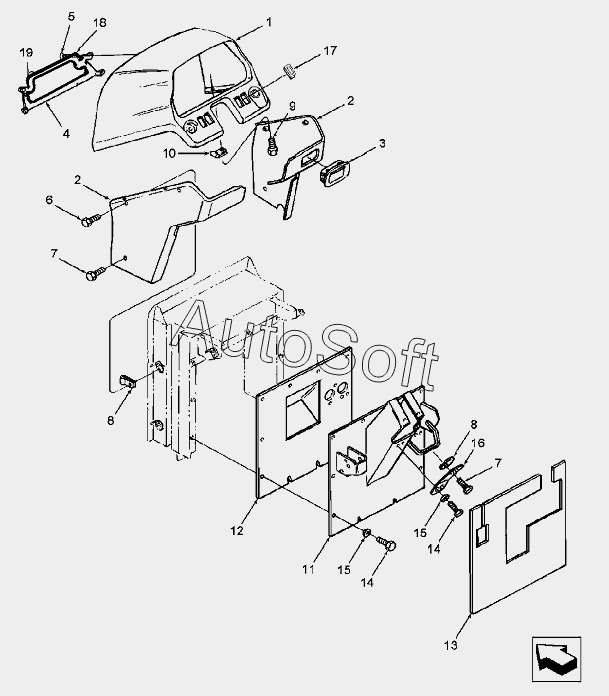

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15C04 Передняя панель
1
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Крышка панели управления передняя | |
| 2 | 8***9 | Накладка левая приборной панели | |
| 2 | 8***0 | Накладка правая приборной панели | |
| 3 | 9***6 | Пепельница Genesis & L4wd | |
| 4 | 8***2 | Кронштейн приборной панели | |
| 5 | 8***6 | Болт M6x12 Cl-10.9 Pl | |
| 6 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 7 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 8 | 9***7 | Гайка U М6х1.0 | |
| 9 | 4***9 | Болт CL8.8, M8 x 1.25 x 35 | |
| 10 | 8***4 | Гайка M8х1.25 | |
| 11 | 8***5 | Крепление передней вертикальной панели | |
| 12 | 9***8 | Экран передней панели Genesis | |
| 13 | 9***8 | Подкладка, толщина 16мм | |
| 14 | 4***5 | Болт M8x16 | |
| 15 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 16 | 8***7 | Кронштейн | |
| 17 | 5***3 | Заглушка | |
| 18 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 19 | 9***0 | Гайка M4х0.7 |
