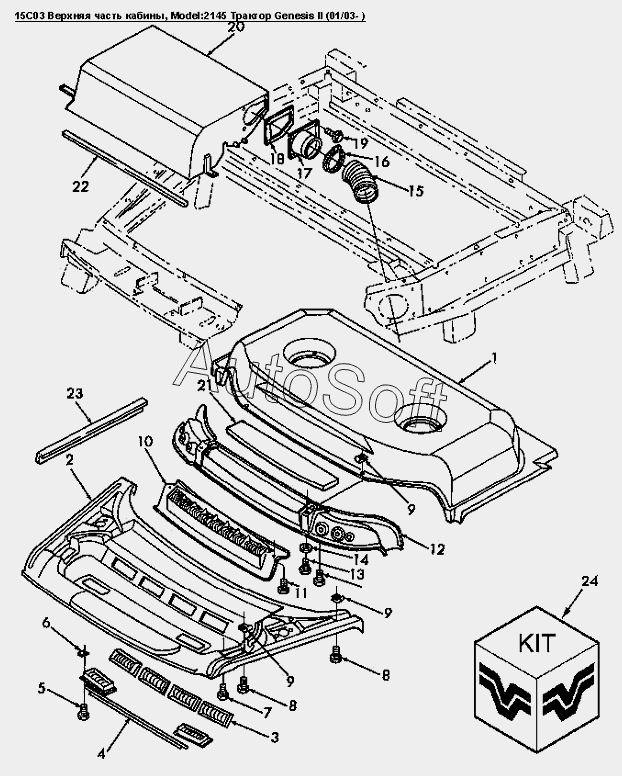

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15C03 Верхняя часть кабины
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Задняя часть крыши кабины | |
| 2 | 9***5 | Передняя часть крыши кабины | |
| 3 | 9***6 | Вентиляционная решетка | |
| 4 | 8***6 | Решетка обдува лобового стекла | |
| 5 | 2***6 | Болт М6х5/8dm | |
| 6 | 8***3 | Гайка №6/18 | |
| 7 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 8 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 9 | 8***0 | Гайка M6х1 | |
| 10 | 8***4 | Решетка | |
| 11 | P***L | Топливный цилиндр | |
| 12 | 8***3 | Панель верхней части кабины | |
| 13 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 14 | P***L | Топливный цилиндр | |
| 15 | 8***7 | Рукав 4.0dmх150мм | |
| 16 | 8***2 | Хомут 87-112мм | |
| 17 | 8***5 | Канал впускной | |
| 18 | 8***6 | Уплотнение | |
| 19 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 20 | U***N | Главный тормозной цилиндр | |
| 21 | 8***7 | Фильтр рециркулирующий | |
| 22 | 8***8 | Уплотнение испарителя | |
| 23 | 8***9 | Уплотнение, ширина 20мм длина 686мм | |
| 24 | 8***1 | Уплотнение |
