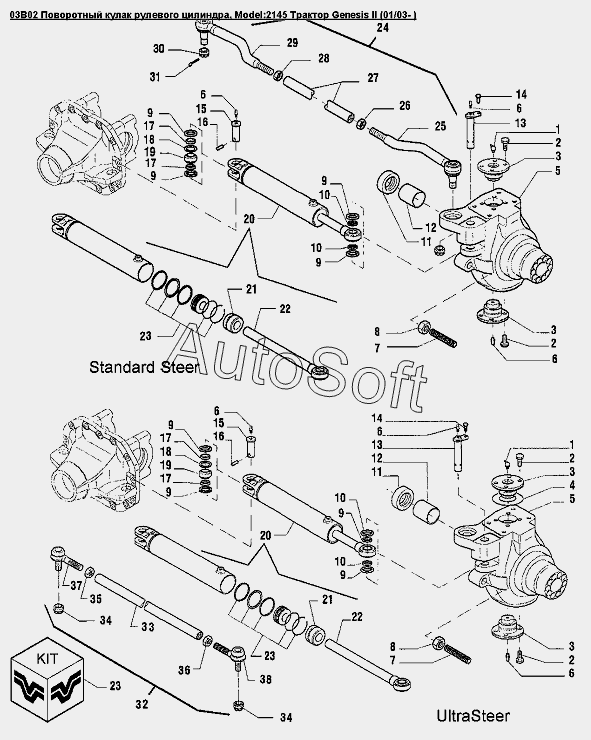

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03B02 Поворотный кулак рулевого цилиндра
30
20
20
20
23
23
23
23
23
24
25
26
26
26
27
28
28
28
29
20
31
32
33
34
34
35
35
36
37
37
37
38
38
38
9
9
9
9
9
9
9
9
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
8
1
1
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
17
17
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Тавотница М10х1х45 | |
| 2 | 8***8 | Болт M16 X 38 | |
| 3 | 8***9 | Крышка | |
| 4 | 8***8 | Шайба 0.10мм Carraro | |
| 4 | 8***9 | Шайба 0.3мм Carraro | |
| 5 | 8***0 | Кулак поворотный правый SuperSteer | |
| 5 | 8***1 | Кулак поворотный левый SuperSteer | |
| 5 | 8***3 | Кулак поворотный левый Carraro | |
| 5 | 8***4 | Кулак поворотный правый Carraro | |
| 6 | 8***2 | Пресс-масленка M10x1 | |
| 7 | 8***3 | Болт М27х150 | |
| 8 | 8***4 | Гайка M27 | |
| 9 | 8***5 | Сальник | |
| 10 | 8***6 | Кольцо крепления рулевого цилиндра | |
| 11 | 8***7 | Сальник | |
| 12 | 8***8 | Втулка | |
| 13 | 8***9 | Палец | |
| 14 | 4***9 | Болт CL8.8, M10 x 1.5 x 25 | |
| 15 | 8***6 | Палец 75мм | |
| 16 | 8***1 | Палец | |
| 17 | 8***2 | Кольцо шарнира | |
| 18 | 8***3 | Стопорное кольцо | |
| 19 | 8***4 | Шаровый шарнир | |
| 20 | 8***5 | Гидроцилиндр диам. 75мм Carraro | |
| 20 | 8***5 | Цилиндр рулевого управления Dia-65mm | |
| 23 | 8***1 | Уплотнение, 65мм, Carraro | |
| 23 | 8***8 | Уплотнение, 75мм, Carraro | |
| 24 | 8***3 | Рулевая тяга в сборе | |
| 25 | 8***5 | Тяга рулевая правая, Carraro | |
| 26 | 8***8 | Гайка M32х1.5 | |
| 26 | 8***7 | Гайка | |
| 27 | 8***7 | Рулевая тяга | |
| 28 | 8***9 | Гайка M32х1.5 | |
| 28 | 8***6 | Гайка | |
| 29 | 8***6 | Тяга рулевая левая, Carraro | |
| 30 | 8***4 | Гайка М27х1.5 | |
| 31 | 8***5 | Шплинт 0.18х1.50 | |
| 32 | 8***0 | Реактивная тяга переднего моста | |
| 33 | 8***5 | Реактивная тяга | |
| 34 | 8***4 | Гайка М27х1.5 | |
| 35 | 8***6 | Гайка | |
| 36 | 8***7 | Гайка | |
| 37 | 8***3 | Соединение шаровое шарнирное с левой резьбой | |
| 37 | 8***8 | Сферический шарнир, левый | |
| 38 | 8***2 | Шарнир сферический, правый, Carraro | |
| 38 | 8***9 | Сферический шарнир, правый |
