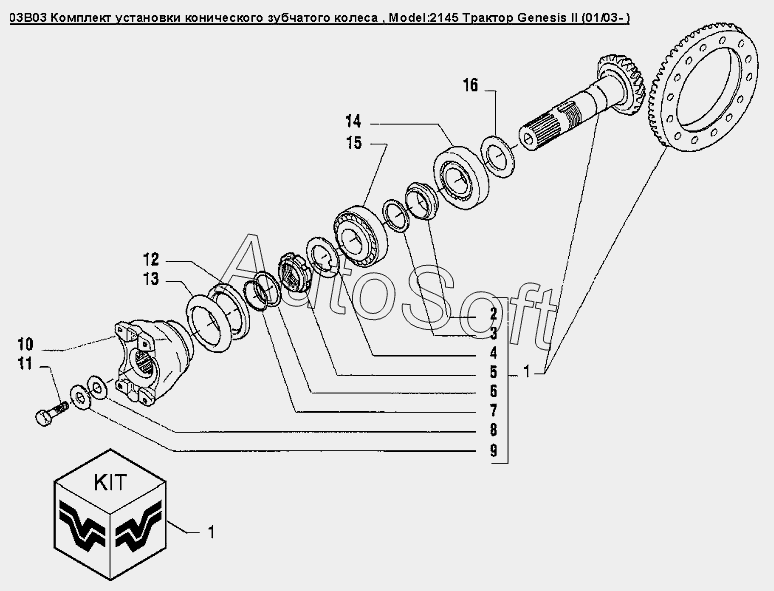

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03B03 Комплект установки конического зубчатого колеса
12
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
15
14
13
1
1
11
10
9
8
8
8
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Детали главной передачи | |
| 2 | 1***3 | Кольцо раз'емное | |
| 3 | 8***2 | Шайба | |
| 4 | 1***6 | Шайба упорная | |
| 5 | 8***4 | Круглая гайка М45х1.5 | |
| 6 | 8***5 | Шайба конической шестерни | |
| 7 | 2***0 | Уплотнительное кольцо, внут.диам.1.549dm толщина 0.070dm | |
| 8 | 8***6 | Шайба конической шестерни переднего моста 0.05 | |
| 8 | 8***7 | Шайба конической шестерни переднего моста 0.10 | |
| 8 | 8***8 | Шайба конической шестерни переднего моста 0.20 | |
| 9 | 8***9 | Шайба конической шестерни | |
| 10 | 8***0 | Фланец хвостовика | |
| 11 | 8***1 | Болт M12x1.75x25 | |
| 12 | 8***2 | Сальник | |
| 13 | 8***3 | Кожух уплотнения | |
| 14 | 2***0 | Подшипник конический в сборе | |
| 15 | 2***0 | Подшипник однорядный в сборе вн.O 45.00, толщина 2 | |
| 16 | 8***5 | Шайба, толщина 2.50мм | |
| 16 | 8***6 | Шайба, толщина 2.60мм | |
| 16 | 8***7 | Шайба, толщина 2.70мм | |
| 16 | 8***8 | Шайба, толщина 2.80мм | |
| 16 | 8***9 | Шайба, толщина 2.90мм | |
| 16 | 8***0 | Шайба, толщина 3.00мм | |
| 16 | 8***1 | Шайба, толщина 3.10мм | |
| 16 | 8***2 | Шайба, толщина 3.20мм | |
| 16 | 8***3 | Шайба, толщина 3.30мм | |
| 16 | 8***7 | Ось 7х65мм |
