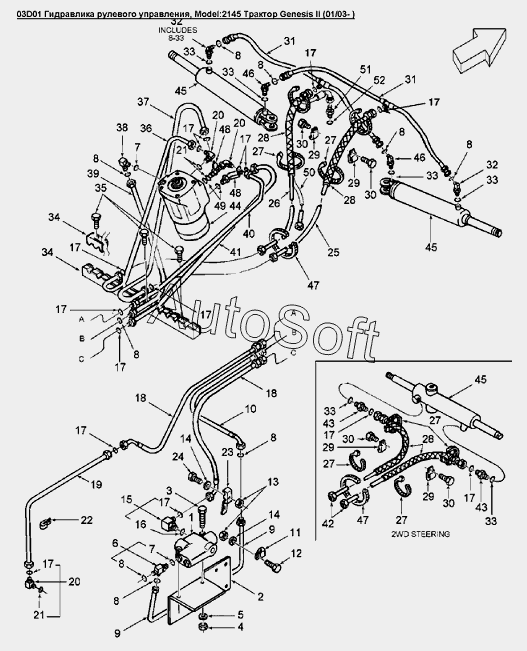

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03D01 Гидравлика рулевого управления
37
37
43
43
42
41
41
41
40
39
39
39
38
44
37
36
36
36
35
34
34
33
33
33
33
33
33
32
32
31
31
31
46
52
51
50
49
48
48
48
48
47
47
46
46
31
45
45
45
45
45
45
45
45
45
45
45
44
44
44
44
44
44
9
9
16
15
14
14
13
12
11
10
10
10
17
17
17
17
17
17
17
17
17
17
17
17
17
8
8
8
8
8
8
8
8
8
7
7
6
5
4
3
2
1
1
24
30
30
30
30
29
29
29
29
29
29
28
28
28
28
28
27
27
27
27
27
26
25
1
23
22
21
21
20
20
20
19
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Клапан рулевого управления FWD | |
| 1 | 9***2 | Клапан рулевого управления | |
| 2 | 9***2 | Кронштейн клапана | |
| 3 | 4***3 | Болт M8x1.25x80 Cl-8.8 | |
| 4 | 9***0 | Гайка M8x1.25 | |
| 5 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 6 | 8***7 | Тройник 7/16orb 11/16orfs | |
| 7 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 8 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 9 | 9***7 | Трубка рулевого усилителя | |
| 10 | 8***6 | Рукав 3/8dmх560мм 100r17 | |
| 10 | 9***7 | Рукав 9.5x560 100R1 | |
| 11 | 8***6 | P-образный зажим с покрытием, o 0.38 | |
| 12 | 1***0 | Болт M30x1.0x20 Cl-8.8 | |
| 13 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 14 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 15 | 9***3 | Фитинг 90°, 1 1/16orb X 13/16ofs | |
| 16 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 17 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 18 | 8***5 | Рукав 1/2dmх500мм 100r17 | |
| 18 | 9***6 | Рукав 12.3х500 100r2 | |
| 19 | 9***4 | Обратная трубка рулевого управления | |
| 20 | 9***7 | Фитинг 90, 3/4orbx13/16ofs | |
| 21 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 22 | 8***2 | Хомут 0.50 | |
| 23 | 9***1 | Фиксатор | |
| 24 | 1***1 | Болт CL 8.8, M6 x 1 x 30 | |
| 25 | 8***4 | Рукав правого рулевого гидроцилиндра | |
| 26 | 8***3 | Рукав левого рулевого гидроцилиндра | |
| 27 | 2***7 | Соединительный трос, нейлон | |
| 28 | 7***9 | Защитный рукав, длина 82dm | |
| 28 | 8***9 | Рукав внутр.диам. 40.39, длина 1000мм, нейлон | |
| 29 | 8***4 | Р-образный зажим с покрытием o 0,97 | |
| 29 | 8***4 | Хомут 0.937 | |
| 30 | 1***4 | Болт M8х20 8.8Plt | |
| 31 | 8***2 | Рукав 3/8x790 100R17 | |
| 31 | 8***3 | Рукав 3/8dmx800мм 100R17 | |
| 32 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 33 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 34 | 8***2 | Фиксатор | |
| 35 | 9***5 | Болт G5 5/16dm-18x1-3/4dm | |
| 36 | 8***1 | Трубка насоса дозатора левая | |
| 36 | 9***9 | Трубка системы рулевого управления левая | |
| 37 | 8***0 | Трубка насоса дозатора правая, сталь | |
| 37 | 9***8 | Трубка системы рулевого управления правая | |
| 38 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 39 | 8***9 | Трубка системы рулевого управления | |
| 39 | 9***7 | Трубка системы рулевого управления | |
| 40 | 9***4 | Обратная трубка насоса гидроусилителя руля | |
| 41 | 8***6 | Напорная трубка насоса гидроусилителя руля | |
| 41 | 9***3 | Напорная трубка насоса гидроусилителя руля | |
| 42 | 9***4 | Рукав 12.3 x 2032 100r1 | |
| 43 | 8***7 | Штуцер | |
| 44 | 8***6 | Насос дозатор Genesis | |
| 44 | 8***8 | Насос дозатор рулевого управления | |
| 44 | 9***6 | Насос дозатор 2WD Genesis | |
| 44 | 9***9 | Агрегат рулевого управления в сборе | |
| 45 | 8***5 | Гидроцилиндр диам. 75мм Carraro | |
| 45 | 8***5 | Цилиндр рулевого управления Dia-65mm | |
| 45 | 8***9 | Гидроцилиндр | |
| 45 | 8***8 | Гидроцилиндр Dana | |
| 45 | 8***9 | Гидроцилиндр Dana | |
| 46 | 9***1 | Фитинг 90°, Orb-9/16 Ofs-11/16 | |
| 46 | 9***1 | Фитинг 45°, 9/16ORBx11/16OFS | |
| 47 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 48 | 8***6 | Фитинг 45°, GENESIS | |
| 48 | 8***2 | Фитинг 45, 3/4orb 13/16ofs | |
| 49 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 50 | 8***3 | Рукав 9.65x4150мм SAE 100R6 | |
| 51 | 8***6 | Адаптер M14ORB x 1-1/16OFS | |
| 52 | 1***5 | Уплотнительное кольцо |
