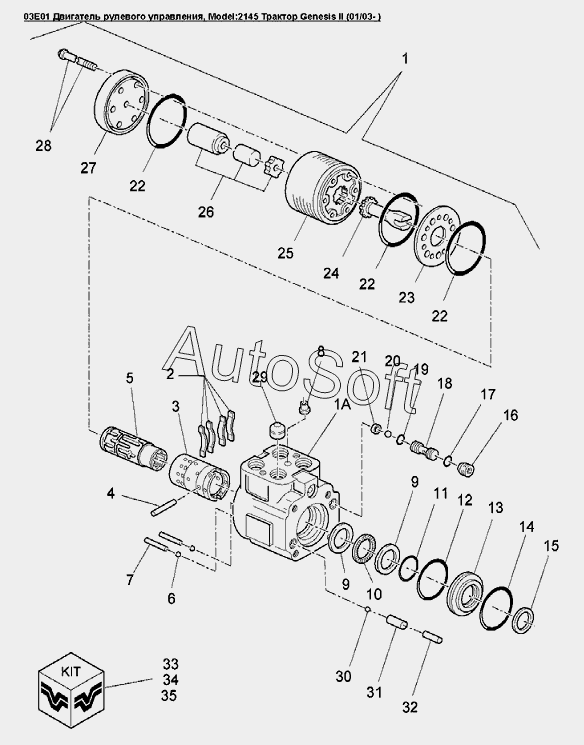

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03E01 Двигатель рулевого управления
28
22
22
22
23
24
25
25
25
26
26
26
27
28
21
28
28
28
29
30
31
32
33
34
35
13
1
1
4
6
7
8
9
9
10
11
12
1
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Насос дозатор рулевого управления | |
| 1 | 9***6 | Насос дозатор 2WD Genesis | |
| 4 | 8***9 | Палец | |
| 6 | 9***8 | Шарик | |
| 7 | 8***7 | Штифт | |
| 8 | 8***7 | Дроссель диам.0.028dm | |
| 9 | 1***9 | Упорный подшипник | |
| 10 | 1***0 | Подшипник упорный | |
| 11 | 8***8 | Уплотнительное кольцо | |
| 12 | 2***0 | Уплотнительное кольцо, внут.диам.1.859dm толщина 0.14dm | |
| 13 | 9***0 | Крышка уплотнения | |
| 14 | 2***8 | Стопорное кольцо | |
| 15 | 1***9 | Уплотнительное кольцо | |
| 16 | 2***3 | Винт | |
| 17 | 4***6 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm | |
| 18 | 2***4 | Клапан | |
| 19 | 6***7 | Уплотнительное кольцо, внут.диам.0.301dm толщина 0.070dm | |
| 19 | 6***7 | Уплотнительное кольцо, внут.диам.0.301dm толщина 0.070dm | |
| 20 | 7***7 | Шарик | |
| 21 | 2***5 | Фиксатор | |
| 22 | 8***6 | Уплотнительное кольцо | |
| 23 | 8***7 | Блок | |
| 24 | 5***2 | Вал приводной | |
| 25 | 8***0 | Корпус насоса дозатора | |
| 25 | 9***4 | Корпус насоса дозатора в сборе | |
| 26 | 8***4 | Золотник | |
| 26 | 9***5 | Золотник | |
| 27 | 8***5 | Крышка | |
| 28 | 8***6 | Болт | |
| 28 | 8***4 | Болт | |
| 28 | 8***0 | Болт | |
| 29 | 8***8 | Ремонтный комплект | |
| 30 | 8***4 | Шарик | |
| 31 | 8***3 | Штифт | |
| 32 | U***N | Главный тормозной цилиндр | |
| 33 | 8***8 | Набор для установки пружин | |
| 34 | 8***3 | Подшипник упорный | |
| 35 | 8***9 | Комплект уплотнений |
