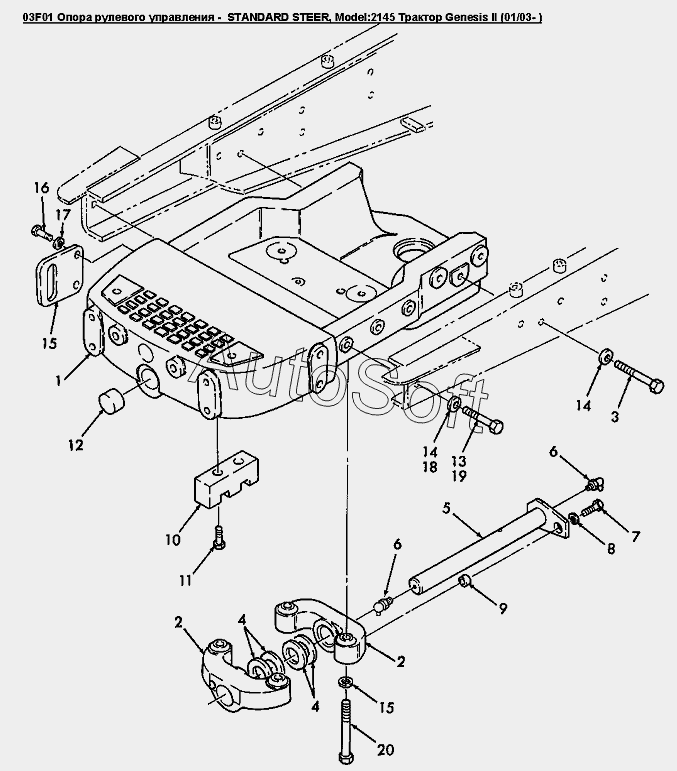

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03F01 Опора рулевого управления - STANDARD STEER
11
20
19
18
17
16
15
15
14
14
13
12
1
10
9
8
7
6
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Крепление передней оси рулевого управления | |
| 2 | 8***9 | Суппорт шарнира рулевого управления | |
| 3 | 9***2 | Болт шестигранный M20x100 10.9PL | |
| 4 | 8***4 | Шайба диам.внутр.61.5 наруж.90.5 толщина 1.52мм Hdn, сталь | |
| 5 | 8***2 | Ось | |
| 6 | 8***9 | Масленка 1/8 - 90 NPT | |
| 7 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 8 | 8***1 | Шайба 12 HDN PL | |
| 9 | 3***4 | Втулка | |
| 10 | 8***5 | Фиксатор | |
| 11 | 4***8 | Болт M12х80 | |
| 12 | 8***5 | Заглушка 76.20 | |
| 13 | 8***2 | Болт M20x2.5x80 Cl10.9 | |
| 14 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 15 | 8***0 | Кронштейн | |
| 16 | 9***0 | Болт M20x2.5x50 CL-10.9 | |
| 17 | 3***9 | Шайба стопорная BV M20 PL | |
| 18 | 9***4 | Шайба М24 | |
| 19 | 8***0 | Болт M24X90 | |
| 20 | 8***4 | Винт с гексагональной головкой 2.5 x M20 - 120, Cl |
