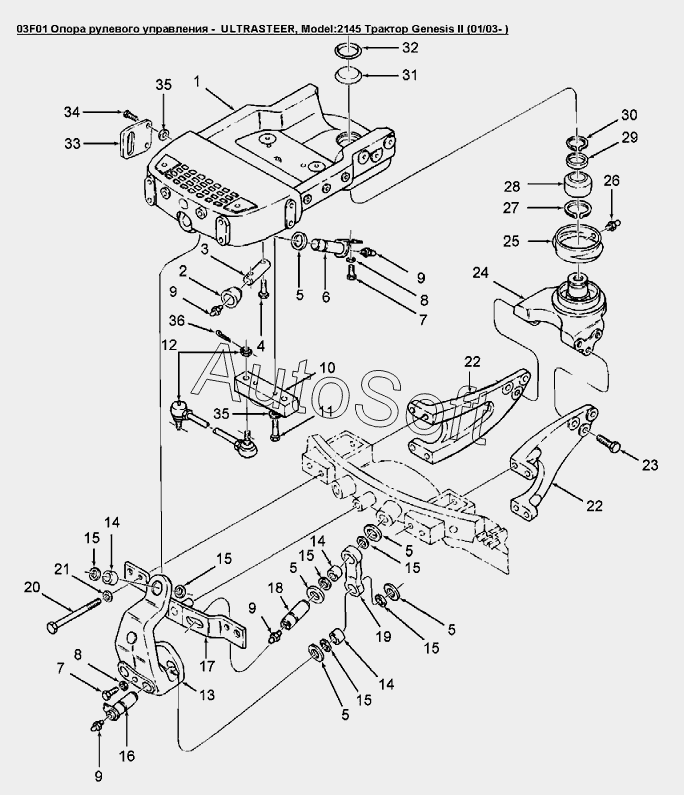

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 03F01 Опора рулевого управления - ULTRASTEER
28
20
21
22
22
22
22
23
24
25
26
27
19
29
30
31
32
33
34
35
35
36
10
2
3
4
5
5
5
5
5
6
7
7
8
8
9
9
9
9
1
11
12
13
14
14
14
15
15
15
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Крепление переднего моста | |
| 2 | 8***6 | Ролик | |
| 3 | 8***5 | Ось | |
| 4 | 9***7 | Болт 3/4dm-10x3dm | |
| 5 | 9***5 | Шайба диам.внутр.56.00 наруж.108.00 толщина 3.25мм, сталь | |
| 6 | 9***0 | Палец сварной | |
| 7 | 4***7 | Болт CL8.8, M16 x 2 x 30 | |
| 8 | 8***9 | Шайба диам.внутр.0.688 наруж.1.75 толщина 0.134dm, сталь Pl | |
| 9 | 8***0 | Штуцер для подвода смазки 1/8-27NPT | |
| 10 | 8***9 | Кронштейн | |
| 11 | 8***2 | Болт M20x2.5x80 Cl10.9 | |
| 12 | 8***0 | Реактивная тяга переднего моста | |
| 13 | 9***3 | Тяга | |
| 14 | 9***6 | Втулка | |
| 15 | 9***7 | Уплотнительное кольцо диам.внутр. 53.06 толщина 3.18мм | |
| 16 | 9***4 | Палец, Genesis | |
| 17 | 8***9 | Скоба | |
| 18 | 9***4 | Стержень | |
| 19 | 9***2 | Тяга | |
| 20 | 9***3 | Болт G5 1dm-8x13-1/2dm | |
| 21 | 8***7 | Шайба плоская герметизирующая | |
| 22 | 8***6 | Опора левая | |
| 22 | 8***7 | Опора правая | |
| 23 | 1***5 | Болт 1.00dmx2.50 GR5 PL | |
| 24 | 9***1 | Суппорт | |
| 25 | 8***3 | Корпус подшипника | |
| 26 | 8***1 | Фитинг 1/8-65npt | |
| 27 | 9***4 | Стопорное кольцо диам.4.75dm | |
| 28 | 9***3 | Втулка сферическая 76.20IDX120.65ODX66 | |
| 29 | 9***0 | Кольцо диам.наруж. 85.40мм внутр.76.40мм толщина 5.00мм | |
| 30 | 2***2 | Стопорное кольцо диам.3.00dm | |
| 31 | 9***1 | Пробка | |
| 32 | 9***7 | Уплотнительное кольцо внут.диам.109.73 толщина 5.20 | |
| 33 | 8***0 | Кронштейн | |
| 34 | 9***0 | Болт M20x2.5x50 CL-10.9 | |
| 35 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 36 | 8***5 | Шплинт 0.18х1.50 |
