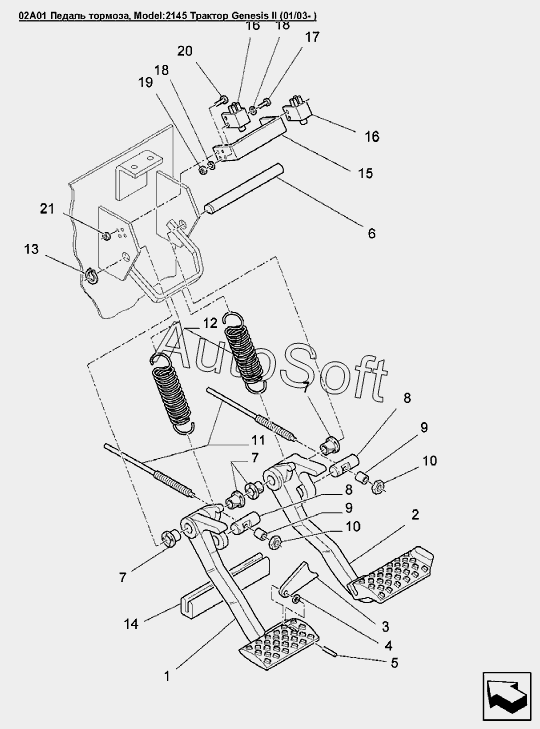

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02A01 Педаль тормоза
1
2
3
4
5
6
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Педаль тормоза левая | |
| 2 | 9***7 | Педаль тормоза правая | |
| 3 | 9***0 | Фиксатор Genesis | |
| 4 | 6***8 | Шайба | |
| 5 | 8***4 | Ось 1/4х1-1/4 | |
| 6 | 9***2 | Ось | |
| 7 | 8***1 | Втулка диам.внутр.16 длина 16мм | |
| 8 | 8***7 | Фиксатор | |
| 9 | 8***6 | Втулка | |
| 10 | 2***6 | Гайка G8, 3/8dm-16 | |
| 11 | 8***0 | Тяга педали тормоза | |
| 12 | 8***8 | Пружина возвращателя педали | |
| 13 | 3***5 | Стопорное кольцо диам.М16 | |
| 14 | 8***9 | Отбойник, длина 4.5dm | |
| 15 | 9***5 | Кронштейн переключателя | |
| 16 | 9***5 | Переключатель - шток NO/NC педали тормоз/сцепление | |
| 17 | 8***8 | Болт M8x1.00PL | |
| 18 | 8***4 | Шайба 0.170x0.375x0.032PL | |
| 19 | 8***9 | Контргайка №8-32 | |
| 20 | 8***6 | Болт G8, 1/4dm-20х7/8dm | |
| 21 | 8***0 | Гайка |
