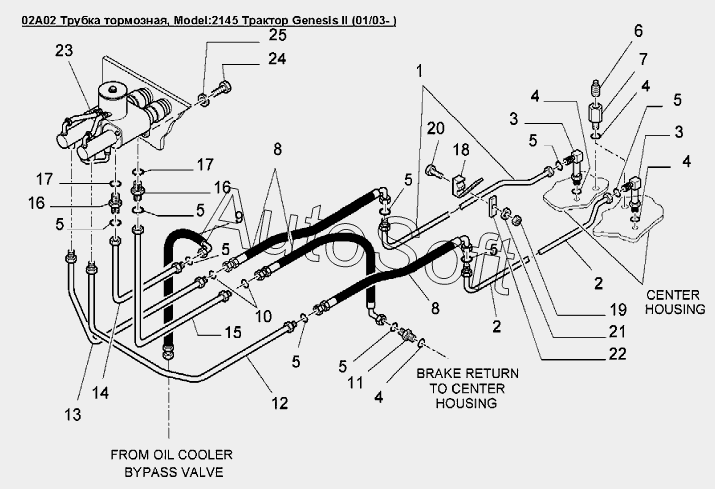

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02A02 Трубка тормозная
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Трубка тормозной системы, правая | |
| 2 | 9***7 | Трубка тормозной системы, левая | |
| 3 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 3 | 9***1 | Фитинг 90°, Orb-9/16 Ofs-11/16 | |
| 4 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 5 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 6 | 8***7 | Жиклер | |
| 7 | 9***0 | Дроссель | |
| 8 | 9***7 | Рукав 9.5x560 100R1 | |
| 9 | 9***3 | Рукав 9.3x450 100R1 | |
| 10 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 11 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 12 | 9***2 | Трубка главного тормозного цилиндра левая | |
| 13 | 9***3 | Трубка главного тормозного цилиндра правая | |
| 14 | 9***4 | Сливная трубка тормозного цилиндра | |
| 15 | 9***5 | Рабочая трубка тормозного цилиндра | |
| 16 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 17 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 18 | 9***1 | Фиксатор | |
| 19 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 20 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 21 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 22 | 6***2 | Фиксирующая пластина | |
| 23 | 9***4 | Цилиндр тормозной главный | |
| 24 | 9***7 | Болт M10x1.50x25 Cl-10.9 | |
| 25 | 2***2 | Шайба М10 |
