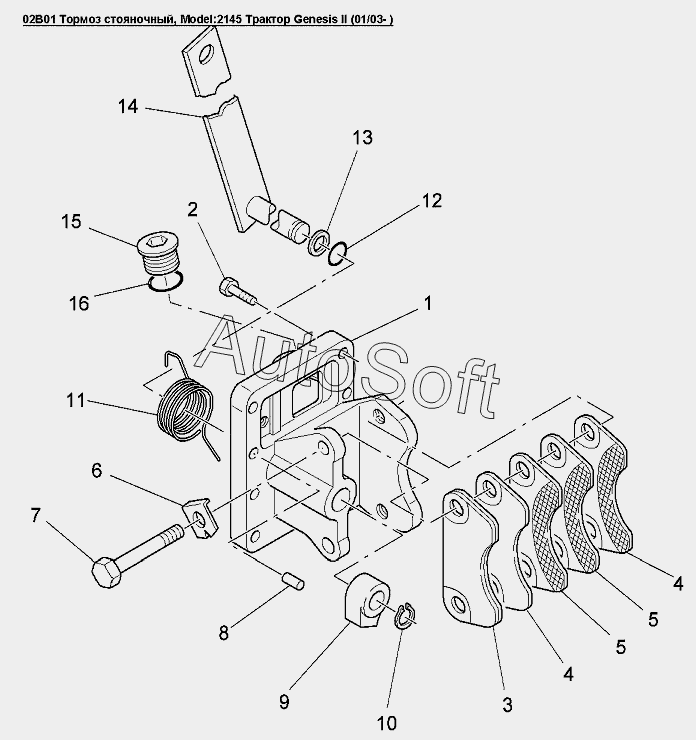

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02B01 Тормоз стояночный
1
2
3
4
4
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Суппорт | |
| 2 | 9***4 | Болт M10x1.5x35 Cl 8.8 | |
| 3 | 9***2 | Тормозная накладка, Genesis | |
| 4 | 8***7 | Тормозная накладка | |
| 5 | 8***8 | Тормозная накладка | |
| 6 | 9***5 | Шайба петля | |
| 7 | 8***7 | Болт M14x86PL SPL | |
| 8 | 8***4 | Штифт 10.0x20.0мм | |
| 8 | 9***1 | Штифт 15.72x146.3 | |
| 9 | 8***8 | Рычаг | |
| 10 | 3***7 | Стопорное кольцо диам.17.50 | |
| 11 | 8***9 | Пружина наруж.диам. 54.00, длина 38.00 | |
| 12 | 8***8 | Уплотнительное кольцо, внут.диам.0.739dm толщина 0.103dm | |
| 13 | 9***1 | Шайба диам.внутр.20.10 наруж. 23.90 толщина 4.0 | |
| 14 | 8***1 | Рычаг | |
| 15 | 8***9 | Пробка М32х1.5 | |
| 16 | 8***0 | Уплотнительная шайба внутр.диам.32.40 |
