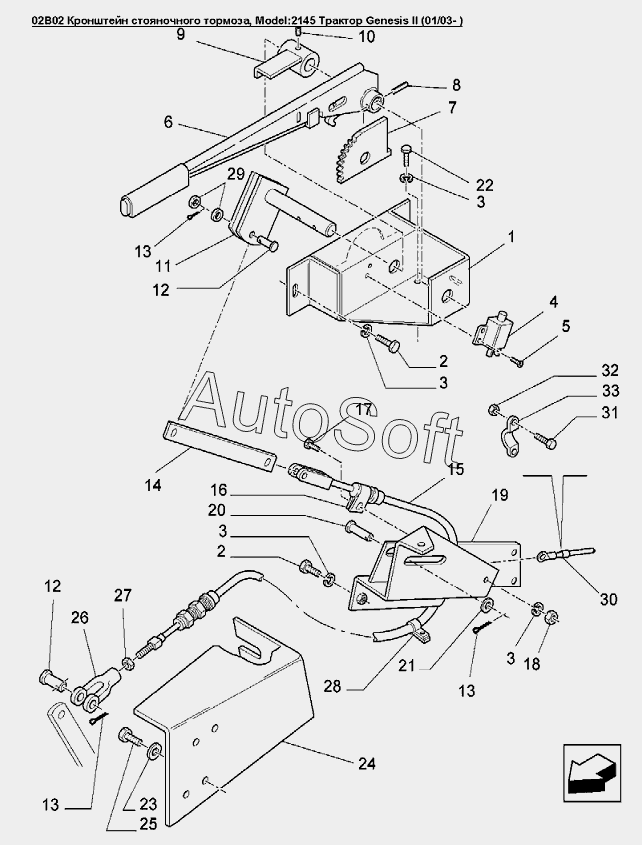

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02B02 Кронштейн стояночного тормоза
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Кронштейн | |
| 2 | 1***3 | Болт M8x1.25x16 Cl-8.8 | |
| 3 | 8***1 | Шайба 0.31PL | |
| 4 | 8***6 | Шток выключателя | |
| 5 | 3***3 | Болт M4x0.70x10 | |
| 6 | R***F | Рычаг стояночного тормоза в сборе | |
| 7 | 8***5 | Рычажные зубья | |
| 8 | 8***1 | Винтовая пружина 6.18 внешн. диам., 30 длина | |
| 9 | 8***0 | Наличник | |
| 10 | 3***9 | Болт М8х25 | |
| 11 | 8***0 | Ось | |
| 12 | 2***1 | Палец 5/16dmx31/32dm PL | |
| 13 | 2***0 | Шплинт | |
| 14 | 8***8 | Рейка | |
| 15 | 8***7 | Трос стояночного тормоза, Genesis | |
| 16 | 2***2 | Хомут 0.50 | |
| 17 | 1***4 | Болт M8х20 8.8Plt | |
| 18 | 9***0 | Гайка M8x1.25 | |
| 19 | 8***4 | Кронштейн | |
| 20 | 3***6 | Палец 8x45 | |
| 20 | 5***7 | Палец 0.30х1.45 | |
| 21 | 8***4 | Шайба 0.375x0.875x0.083 Pl | |
| 22 | 5***1 | Болт 5/16dmх3/4dm | |
| 23 | 1***5 | Шайба стопорная BV M10 PL | |
| 24 | 8***6 | Кронштейн | |
| 25 | 4***9 | Болт CL8.8, M10 x 1.5 x 25 | |
| 26 | 9***0 | Вилка тяги тормоза | |
| 27 | 8***7 | Гайка 5/16 Pl | |
| 28 | 1***7 | Хомут 5/8dm | |
| 29 | 8***4 | Шайба 0.375x0.875x0.083 Pl | |
| 30 | 8***8 | Трос пневматических тормозов | |
| 31 | 8***2 | Болт G2 №10-24х3/4dm | |
| 32 | 5***0 | Гайка №10 | |
| 33 | 2***7 | Фиксатор |
