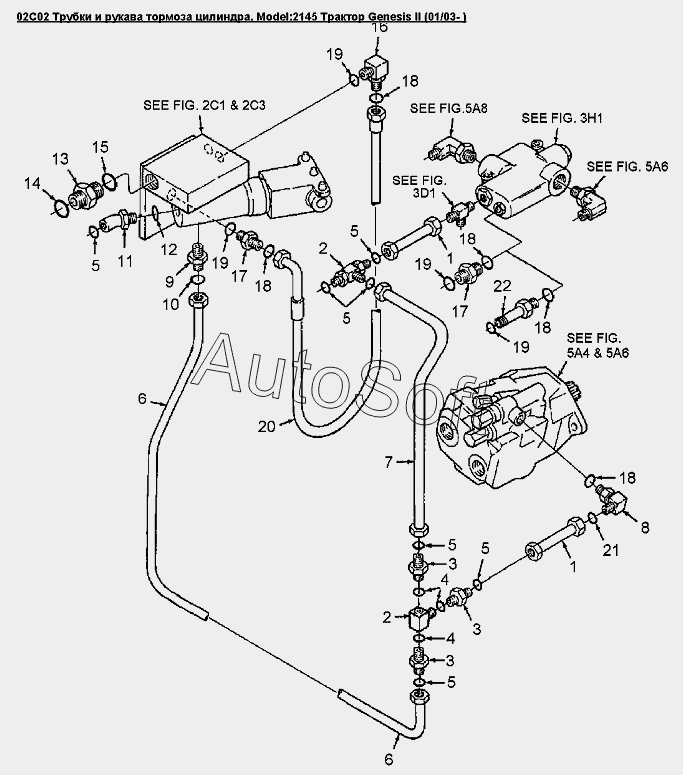

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02C02 Трубки и рукава тормоза цилиндра
11
22
21
20
19
19
19
19
18
18
18
18
18
17
17
16
15
14
13
1
1
9
8
7
7
7
6
6
5
5
5
5
5
5
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Трубка, длина 58мм | |
| 2 | 8***9 | Балка | |
| 3 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 4 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 5 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 6 | 8***3 | Трубка, от датчика загрузки до тормозов GENESIS | |
| 7 | 8***2 | Трубка, от датчика загрузки до насоса GENESIS | |
| 7 | 8***5 | Трубка, от датчика загрузки до насоса | |
| 8 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 9 | 8***4 | Штуцер 11/16OFSxM10 | |
| 11 | 8***5 | Фитинг 45°, M18ORBx13/16OFS | |
| 13 | 9***9 | Штуцер 1 7/16ORFSx1 1/16ORB | |
| 14 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 15 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 16 | 9***1 | Фитинг 90°, 7/16orb 9/16ofs | |
| 17 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 18 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 19 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 20 | 8***7 | Рукав 6.35x500 100R1 | |
| 21 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 22 | 8***1 | Штуцер 7/16MORBx7/16MORB |
