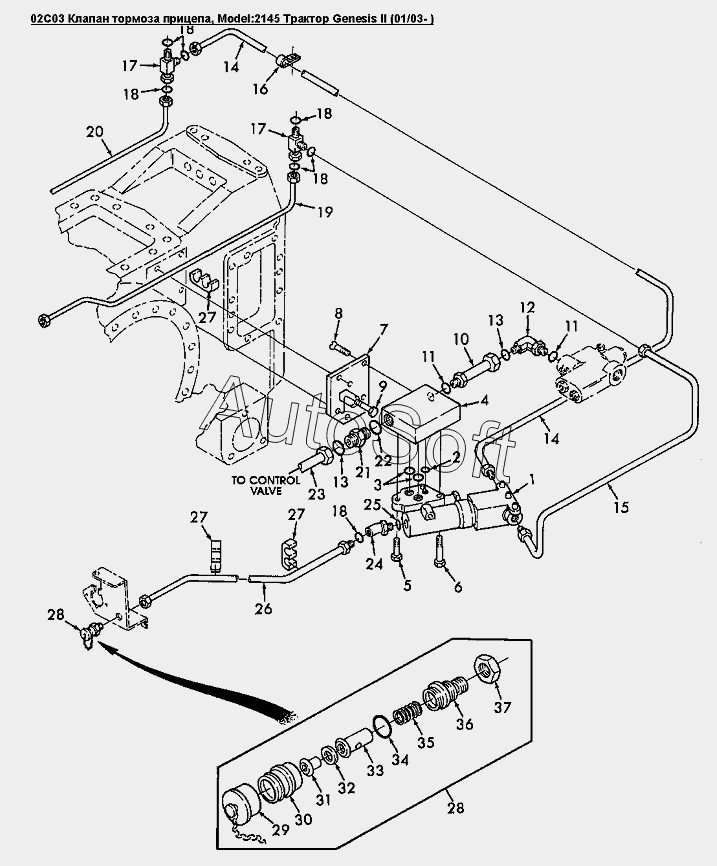

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02C03 Клапан тормоза прицепа
15
28
28
27
27
27
26
24
23
23
23
22
21
20
19
18
18
18
18
18
17
17
16
1
14
14
13
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Клапан тормозной системы прицепа | |
| 2 | 8***0 | Уплотнение | |
| 3 | 8***1 | Уплотнительное кольцо | |
| 4 | 8***0 | Клапанная коробка тормозной системы прицепа | |
| 5 | 4***9 | Болт M8x1.25x40 Cl-8.8 | |
| 6 | 4***3 | Болт M8x1.25x80 Cl-8.8 | |
| 7 | 8***5 | Крышка | |
| 8 | 4***0 | Болт M6x20 | |
| 9 | 1***4 | Болт M8х20 8.8Plt | |
| 10 | 8***0 | Адаптер в сборе 1 1/16ORB | |
| 11 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 12 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 13 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 14 | 8***9 | Трубка тормозной системы правая | |
| 15 | 8***8 | Трубка тормозной системы прицепа | |
| 16 | 2***5 | Хомут 0.25 | |
| 17 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 18 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 19 | 9***6 | Трубка тормозной системы, правая | |
| 20 | 9***7 | Трубка тормозной системы, левая | |
| 21 | 9***9 | Штуцер 1 7/16ORFSx1 1/16ORB | |
| 22 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 23 | 8***5 | Трубка, от насоса до потребителей | |
| 23 | 9***5 | Трубка в сборе | |
| 24 | 8***5 | Фитинг 45°, M18ORBx13/16OFS | |
| 26 | 8***3 | Трубка тормозной системы прицепа | |
| 27 | 9***6 | Фиксатор 0.36dm | |
| 28 | 9***3 | Муфта гидравлическая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
