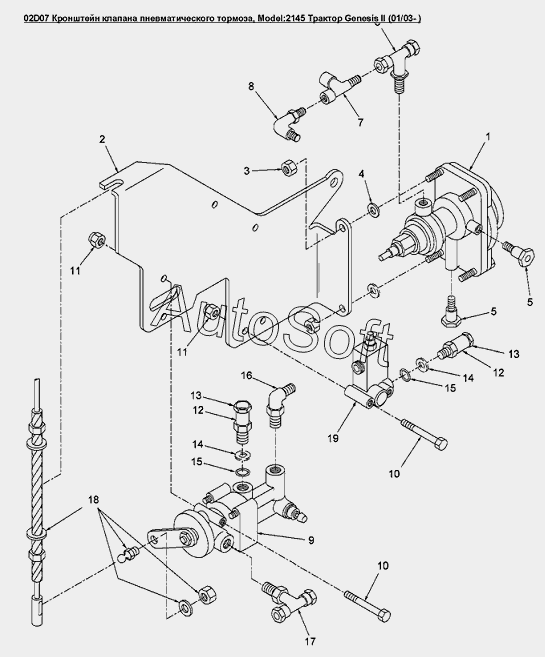

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02D07 Кронштейн клапана пневматического тормоза
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Клапан управляющий одинарный | |
| 2 | 8***6 | Кронштейн клапана | |
| 3 | 1***7 | Гайка стопорная CL-8 M10 | |
| 4 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 5 | 8***5 | Соединитель | |
| 6 | 8***8 | Тройник М22х1.5 | |
| 7 | 8***2 | Тройник пневматической тормозной системы №12 | |
| 8 | 8***2 | Фитинг 90°, М22х1.50 | |
| 9 | 8***2 | Клапан управляющий двойной | |
| 10 | 1***1 | Болт M8x60мм Cl-8.8 Pl | |
| 11 | 8***2 | Контргайка М8х1.25 | |
| 12 | 8***5 | Штуцер Ml2x1.5 | |
| 13 | 8***9 | Штуцер №8 | |
| 14 | 8***1 | Шайба | |
| 15 | 8***8 | Уплотнительное кольцо, внут.диам.10 толщина2.2 | |
| 16 | 8***0 | Фитинг, 90° M10хM12 | |
| 17 | 8***0 | Тройник M16x1.5 | |
| 18 | 8***8 | Трос пневматических тормозов | |
| 19 | 8***6 | Соленоид |
