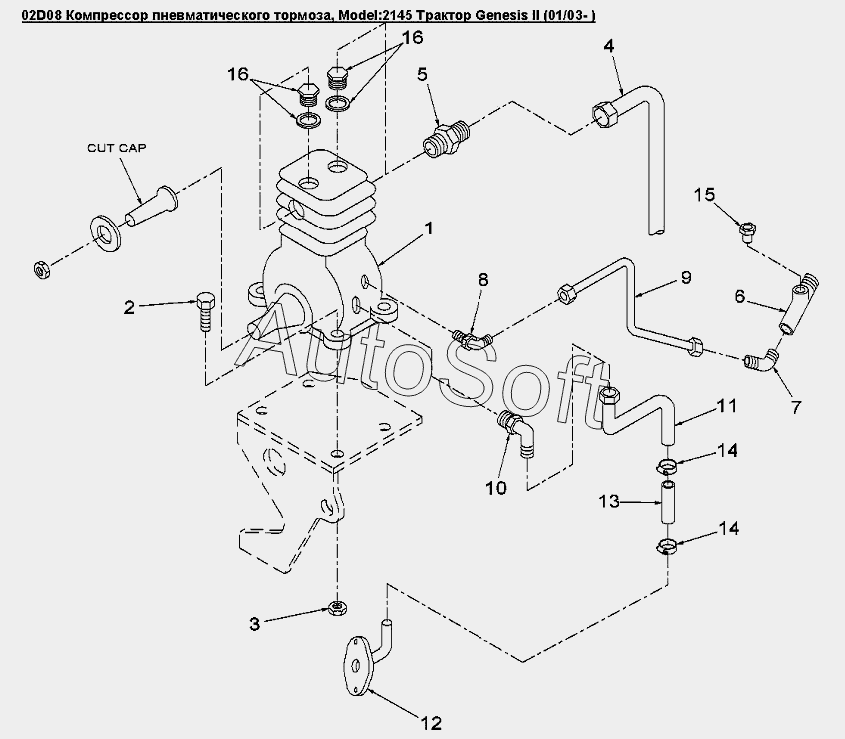

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02D08 Компрессор пневматического тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Компрессор | |
| 2 | 3***5 | Болт М8х1.25х45 | |
| 3 | 8***2 | Контргайка М8х1.25 | |
| 4 | 8***9 | Трубка, от компрессора до разгрузочного клапана | |
| 5 | 8***6 | Переходник M26 x 1.5/M22 x 1.5 | |
| 6 | 8***1 | Тройник пневматической тормозной системы | |
| 7 | 8***9 | Фитинг 90°, 1/4Npt x M12 | |
| 8 | 8***0 | Фитинг, 90° M10хM12 | |
| 9 | 8***5 | Рукав 1/4x650 100R6HT | |
| 10 | 8***2 | Фитинг 90°, М22х1.50 | |
| 11 | 8***0 | Обратная трубка системы смазывания компрессора | |
| 12 | 8***7 | Фланец обратного маслопровода | |
| 13 | 8***2 | Рукав 5/8x90 100R6H | |
| 14 | 9***1 | Хомут 1/2dm-1.375dm | |
| 15 | 8***1 | Заглушка 3/8dm |
