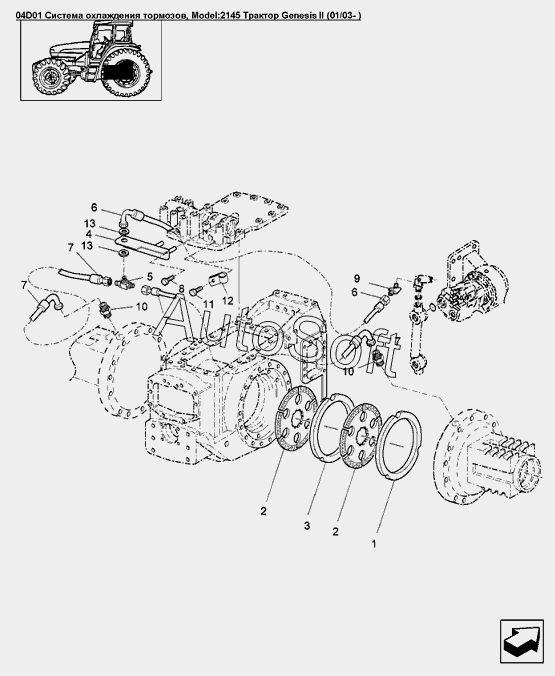

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 04D01 Система охлаждения тормозов
1
2
2
3
4
5
6
7
7
7
7
8
8
9
10
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Диск заднего тормоза в сборе | |
| 2 | 8***7 | Диск тормоза фрикционный | |
| 3 | 8***6 | Диск тормозной задний Od-388.67mm | |
| 4 | 8***6 | Кронштейн | |
| 5 | 8***4 | Тройник | |
| 6 | 8***3 | Рукав 1/2dmх965мм 100r6 | |
| 7 | 8***2 | Рукав 0.375dmх635мм 100r6 | |
| 8 | 3***0 | Болт M8x1.25x65 Cl-8.8 Pl | |
| 9 | 1***7 | Фитинг 45°, 3/8Mjic x 3/4Mnpt | |
| 10 | 9***8 | Штуцер 3/8dm | |
| 11 | 4***7 | Болт M8x25 Cl-8.8 | |
| 12 | 9***8 | Хомут 0.62dm | |
| 13 | 1***0 | Шайба |
