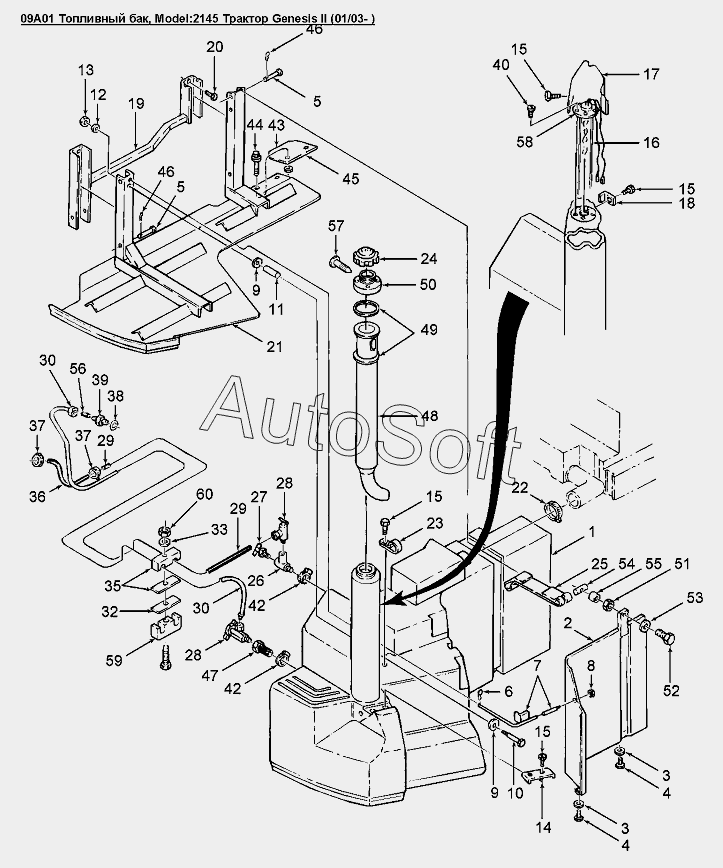

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 09A01 Топливный бак
45
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28a
28a
29
29
30
30
32
33
35
36
37
37
38
39
40
42
42
43
44
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Бак топливный полиэтиленовый, Genesis | |
| 10 | 3***8 | Болт M12x120 8.8PL | |
| 11 | 8***3 | Штифт | |
| 12 | 1***6 | Шайба стопорная M12 PL | |
| 13 | 3***5 | Гайка M12х1.75 | |
| 14 | 9***8 | Фиксатор | |
| 15 | 8***5 | Болт M6x12 Cl-8.8 | |
| 16 | 9***1 | Датчик топливный 110 галлонов | |
| 17 | 9***2 | Крышка | |
| 18 | 8***2 | Хомут | |
| 19 | 9***1 | Крепление | |
| 2 | 8***6 | Упор боковой | |
| 20 | 3***8 | Болт M12x1.75x25 8.8 Pl | |
| 21 | 8***6 | Опора | |
| 22 | 8***1 | Хомут | |
| 23 | 2***0 | Хомут 0.44 | |
| 24 | 9***0 | Крышка | |
| 25 | 8***9 | Задняя соединительная рейка | |
| 26 | 9***6 | Тройник 1/4MNPTx1/4FNPT | |
| 27 | 8***1 | Вентиль дренажный | |
| 28 | 8***3 | Клапан рукава | |
| 28a | 8***9 | Стяжная гайка 3/8dm | |
| 29 | 9***1 | Трубопровод топливный дренажный | |
| 3 | 1***5 | Шайба стопорная BV M10 PL | |
| 30 | 8***1 | Трубка, от бака до фильтра | |
| 32 | 6***2 | Фиксирующая пластина | |
| 33 | 9***3 | Шайба | |
| 35 | 6***6 | Фиксатор | |
| 36 | 8***7 | Трубопровод диам.3/8dm | |
| 37 | 8***7 | Хомут | |
| 38 | 1***0 | Кольцо уплотнительное 0.414 IDX0.072 THK BUNA | |
| 39 | 9***9 | Фитинг 1/2-20UNF / 5/8-24UNEF | |
| 4 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 40 | 8***6 | БолтМ10х1 | |
| 42 | 9***1 | Хомут 1/2dm-1.375dm | |
| 43 | 8***3 | Пластина | |
| 44 | 8***5 | Болт M6x12 Cl-8.8 | |
| 45 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 46 | 2***8 | Штифт 0.125 X 1.75 | |
| 47 | 8***7 | Фильтр топливного бака | |
| 48 | 8***9 | Трубка топливного бака | |
| 49 | 8***8 | Уплотнение внут. O64,3 х внеш. O81,8 х 3,0W | |
| 5 | 2***0 | Палец 15.9x90.4мм | |
| 50 | 8***3 | Переходник заправки бака топливом | |
| 51 | 9***0 | Гайка M8x1.25 | |
| 52 | 1***6 | Болт M8x40 8.8 PL | |
| 53 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 54 | 8***8 | Палец | |
| 55 | 8***6 | Втулка диам.13.7мм толщина 7.51мм | |
| 56 | 9***7 | Втулка | |
| 57 | 8***1 | Болт 8 x 75mm | |
| 58 | 8***9 | Уплотнение | |
| 59 | 8***9 | Хомут | |
| 6 | 8***5 | Скрепка 0.120х1.25 | |
| 60 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 7 | 9***8 | Тяга | |
| 8 | 8***1 | Контргайка 1/2dm-13 | |
| 9 | 2***4 | Шайба плоская диам.внут.17/32dm, наруж.2.00dm, толщина 3/16dm сталь |
