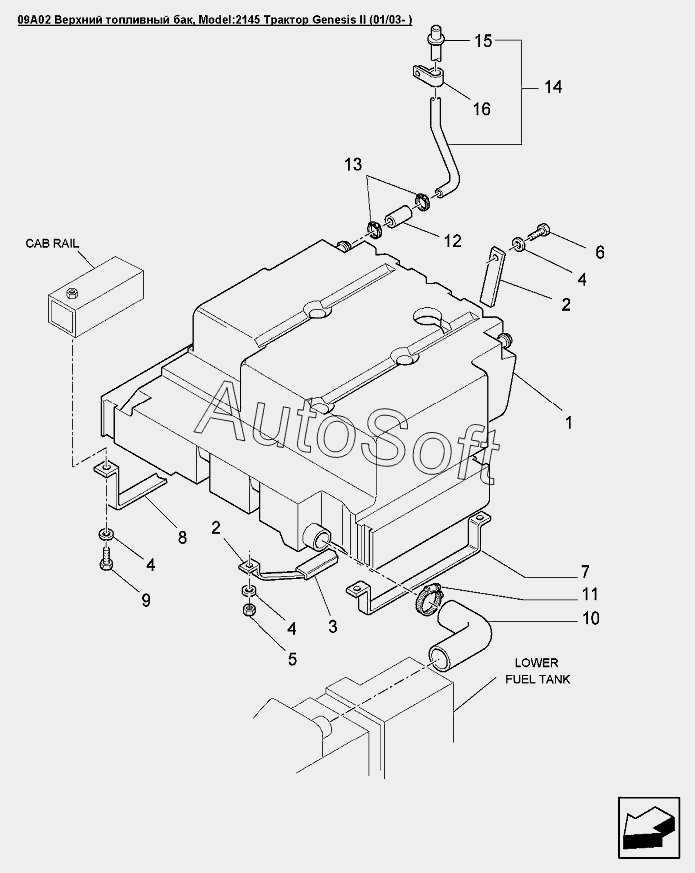

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 09A02 Верхний топливный бак
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Бак топливный задний | |
| 2 | 8***9 | Лента крепления топливного бака 16ga, 31.8х1191мм, сталь | |
| 3 | 9***3 | Упор бака | |
| 4 | 1***5 | Шайба стопорная BV M10 PL | |
| 5 | 1***6 | Гайка M10 x 1.5 | |
| 6 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 7 | 9***6 | Планка топливного бака левая | |
| 8 | 9***8 | Планка топливного бака правая | |
| 9 | 1***3 | Болт M10x1.50x80 Cl-8.8 Pl | |
| 10 | 9***0 | Патрубок диам.76.2мм SAE-30R6 | |
| 11 | 8***1 | Хомут | |
| 12 | 8***0 | Рукав 25.4x70 30R2 | |
| 13 | 8***3 | Хомут | |
| 14 | 8***0 | Вентиляционный канал топливного бака | |
| 15 | 5***7 | Уплотнение | |
| 16 | 8***0 | Хомут 1.06 |
