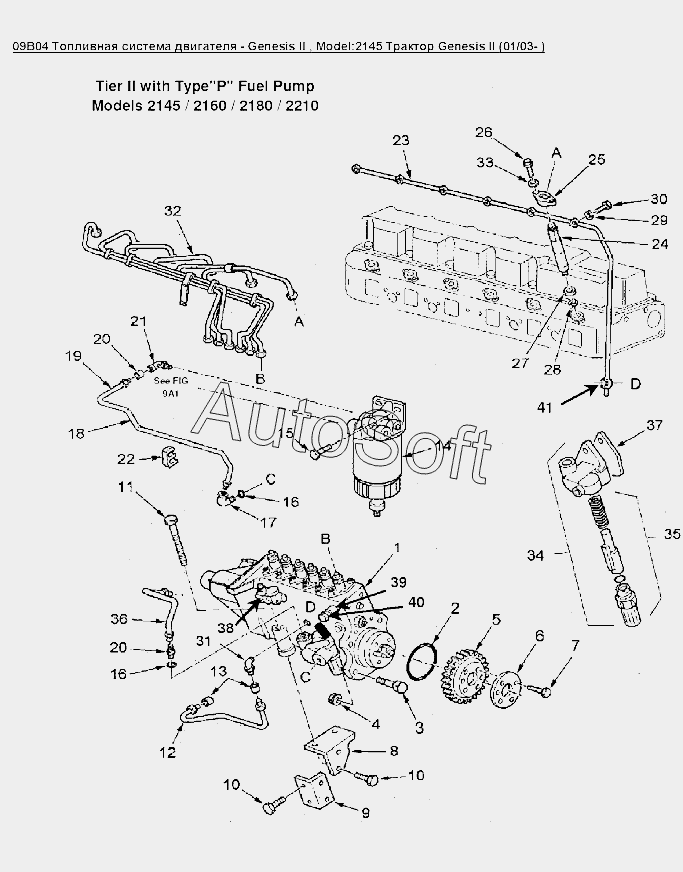

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 09B04 Топливная система двигателя - Genesis II
32
24
24
24
24
24
25
26
27
28
29
29
29
30
31
23
32
32
33
34
35
36
37
38
39
40
41
12
2
3
4
5
6
7
8
9
10
10
11
1
13
14
15
16
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Насос впрыска топлива | |
| 2 | 8***0 | Уплотнительное кольцо, внут.диам.0.720dm толщина 0.118dm | |
| 3 | 8***4 | Болт 3/8-16X1.5dm | |
| 4 | 8***7 | Контргайка 3/8dm-16 | |
| 5 | 8***6 | Шестерня привода ТНВД | |
| 6 | 8***7 | Фланец | |
| 7 | 8***8 | Болт 3/8-16х1.25 | |
| 8 | 8***4 | Кронштейн ТНВД | |
| 9 | 8***2 | Кронштейн | |
| 10 | 8***8 | Болт 3/8dm-16x3/4dm | |
| 11 | 8***1 | Болт 3/8dm-16x3-1/4dm | |
| 12 | 8***7 | Трубка системы смазки ТНВД | |
| 13 | 8***3 | Втулка | |
| 14 | R***F | Рычаг стояночного тормоза в сборе | |
| 15 | 8***4 | Болт 3/8dmx1.00 | |
| 16 | 1***0 | Кольцо уплотнительное 0.414 IDX0.072 THK BUNA | |
| 17 | 8***8 | Фитинг 90°, 5/16dm 1/2-20dm | |
| 18 | 8***5 | Топливопровод, от фильтра до насоса | |
| 19 | 8***5 | Прокладка магистрали топливной | |
| 20 | 8***4 | Коннектор топливной магистрали | |
| 21 | 8***8 | Фитинг 90°, 5/16dm 1/2-20dm | |
| 22 | 8***4 | Фиксатор Genesis | |
| 23 | 8***9 | Магистраль слива топлива | |
| 24 | 8***9 | Форсунка, двигатель Tier II 169kw (501) 227hp Genisis | |
| 24 | 8***4 | Инжектор топлива для двигателя 194/207 кВт | |
| 24 | 8***5 | Инжектор топлива для двигателя 146 кВт | |
| 25 | 8***1 | Кронштейн форсунки | |
| 26 | 8***2 | Винт с шестигранной головкой 5/16in - 18 x 1 3/8in | |
| 27 | 8***4 | Уплотнение, форсунки | |
| 28 | 8***1 | Шайба впрыска топлива | |
| 29 | 8***2 | Шайба медная 6мм | |
| 29 | 8***5 | Шайба медная уплотнительная | |
| 30 | 8***7 | Болт | |
| 31 | 8***6 | Фитинг | |
| 32 | 8***2 | Труба и зажим | |
| 32 | 8***3 | Трубка топливная с 2 фиксаторами в сборе, диам. 2м | |
| 33 | 8***1 | Шайба 0.31PL | |
| 34 | 8***0 | Насос подачи топлива | |
| 35 | 8***9 | Фильтр | |
| 36 | 8***4 | Труба топливного насоса | |
| 37 | 8***1 | Сальник насоса подачи топлива | |
| 38 | 1***1 | Уплотнительное кольцо внут.диам.10.82 толщина 1.78 | |
| 39 | 8***5 | Сливной клапан ТНВД, Genesis | |
| 40 | 8***5 | Болт | |
| 41 | 8***4 | Шайба медная уплотнительная |
