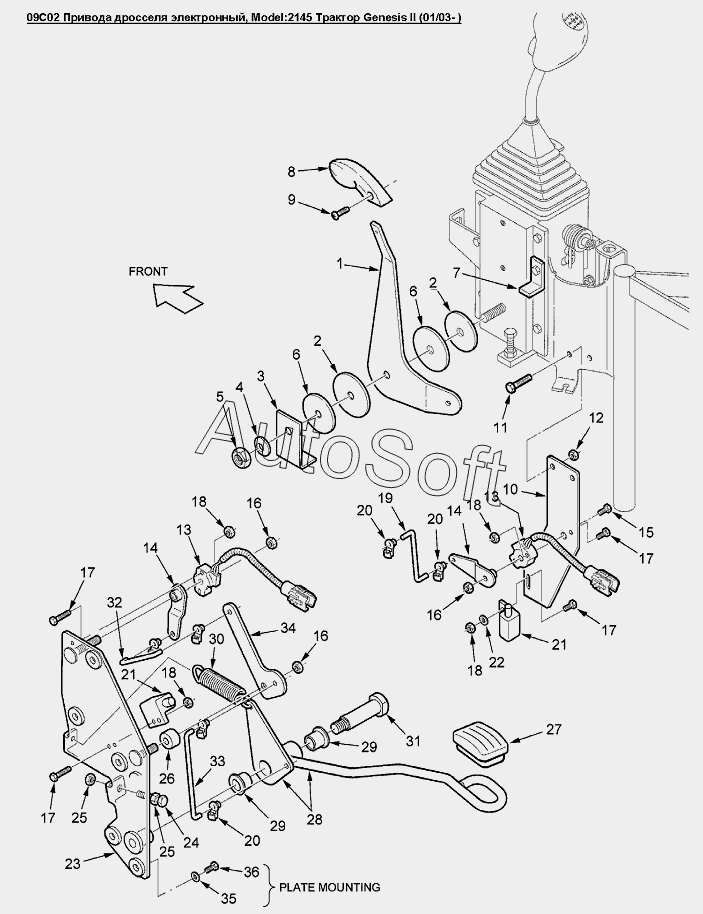

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 09C02 Привода дросселя электронный
28
20
20
20
21
21
22
23
24
25
25
26
27
19
29
29
30
31
32
33
34
35
36
10
2
2
3
4
5
6
6
7
8
9
1
11
12
13
13
14
14
15
16
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Рычаг дросселя | |
| 2 | 8***1 | Шайба тяги дросселя, нейлон GENESIS | |
| 3 | 8***6 | Уголок | |
| 4 | 1***5 | Шайба стопорная BV M10 PL | |
| 5 | 1***7 | Гайка стопорная CL-8 M10 | |
| 6 | 8***5 | Шайба нейлон | |
| 7 | 8***2 | Ограничитель рукоятки дросселя | |
| 8 | 9***7 | Рукоятка рычага | |
| 9 | 9***7 | Винт CL 4.8 М4х0.70х8 | |
| 10 | 8***9 | Кронштейн | |
| 11 | 8***8 | Болт M6x1.0x16 Cl-8.8 | |
| 12 | 9***6 | Гайка M6 Cl-8 Pl | |
| 13 | 9***4 | Потенциометр | |
| 14 | 9***5 | Рычаг | |
| 15 | 8***2 | Болт M8x1.25x40 Cl 8.8 | |
| 16 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 17 | 8***6 | Болт M4x25 Cl-8.8 | |
| 18 | 8***8 | Контргайка с нейлоновой вставкой M4 | |
| 19 | 8***1 | Кронштейн | |
| 20 | 9***4 | Клипса | |
| 21 | 9***7 | Переключатель с сердечником | |
| 22 | 4***5 | Шайба М4 | |
| 23 | 8***7 | Кронштейн L4WD | |
| 24 | 4***7 | Болт M8x25 Cl-8.8 | |
| 25 | 9***0 | Гайка M8x1.25 | |
| 26 | 8***7 | Втулка диам.наруж. 0.75dm толщина 0.50dm | |
| 27 | 9***1 | Подушка, резина | |
| 28 | 8***7 | Педаль акселератора | |
| 29 | 8***0 | Втулка диам.внутр.16 наруж. 24 длина 16мм | |
| 30 | 8***3 | Пружина диам.наруж. 0.73dm длина 2.75dm | |
| 31 | 8***8 | Болт М12х1.75 - 6g | |
| 32 | 8***9 | Тяга, длина 67мм | |
| 33 | 8***3 | Тяга 112мм | |
| 34 | 8***6 | Уголок системы рычагов | |
| 35 | 1***0 | Болт M30x1.0x20 Cl-8.8 | |
| 36 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
