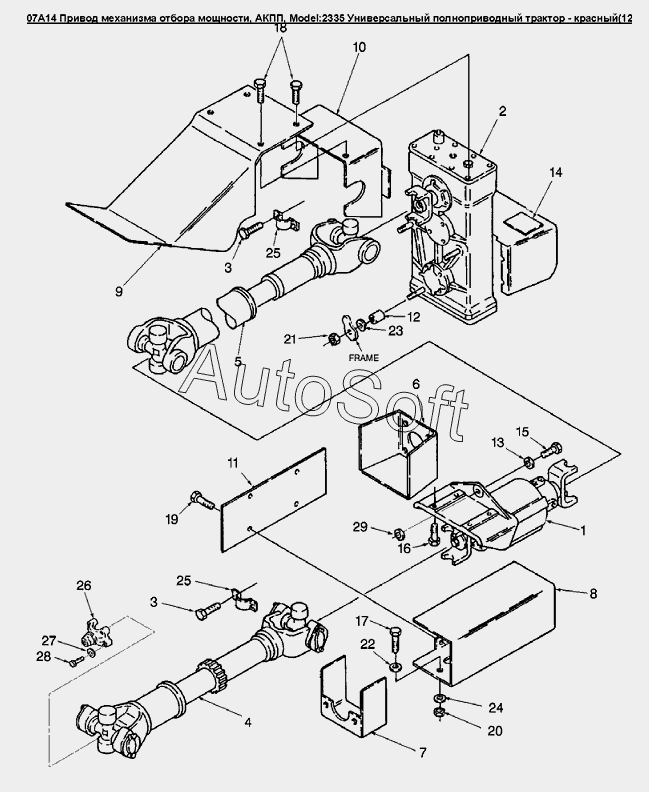

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07A14 Привод механизма отбора мощности, АКПП
1
1
1
2
2
2
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Муфта в сборе | |
| 1 | 8***8 | Муфта в сборе | |
| 2 | 8***1 | Редуктор в сборе, L4WD | |
| 2 | 9***6 | Редуктор | |
| 3 | 8***6 | Болт 0.375NFX0.750 P&O | |
| 4 | 8***6 | Вал карданный в сборе, серия 1550 | |
| 4 | 8***4 | Вал карданный в сборе, серия 1550 | |
| 5 | 8***7 | Вал карданный в сборе, серия 1550 | |
| 5 | 8***5 | Вал карданный в сборе, длина 1108мм, серия 1550 | |
| 6 | 8***2 | Кронштейн | |
| 6 | 8***9 | Кронштейн | |
| 7 | 8***9 | Кронштейн | |
| 7 | 8***5 | Кронштейн | |
| 8 | 8***8 | Защитный кожух | |
| 8 | 8***5 | Защитный кожух | |
| 9 | 8***9 | Экран | |
| 9 | 9***0 | Экран | |
| 10 | 8***0 | Экран | |
| 10 | 9***3 | Экран | |
| 11 | 8***0 | Экран | |
| 11 | 8***8 | Щит | |
| 12 | 9***4 | Кольцо диам.наруж. 50.8 внутр.25.4 толщина 20.3 | |
| 13 | 9***3 | Шайба 0.10 | |
| 13 | 9***4 | Шайба 0.25 | |
| 13 | 9***5 | Шайба 0.50 | |
| 14 | 9***2 | Информационная табличка | |
| 15 | 8***1 | Болт M12x60PL | |
| 16 | 9***8 | Болт M12x40 Cl-8.8 | |
| 17 | 4***6 | Болт CL 8.8, M12 x 1.75 x 30 | |
| 18 | 2***7 | Болт M10x16 | |
| 19 | 5***6 | Болт M8x12 Cl-8.8 | |
| 20 | 8***6 | Контргайка с нейлоновой вставкой M12 класс 10 P | |
| 21 | 9***6 | Контргайка 1.00NC GR5 PL | |
| 22 | 9***5 | Шайба, 0.530x2.000x0.120 PL | |
| 23 | 8***7 | Шайба плоская герметизирующая | |
| 24 | V***4 | Шайба | |
| 25 | 9***5 | Накладка подшипника | |
| 26 | 9***9 | ВИЛКА РЫЧАГА СЕРИИ 1550 | |
| 27 | 9***4 | Кольцо диам.наруж. 50.8 внутр.25.4 толщина 20.3 | |
| 28 | V***3 | Болт Gr-5, 0.625dm-18UNFx1.25dm | |
| 29 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL |
