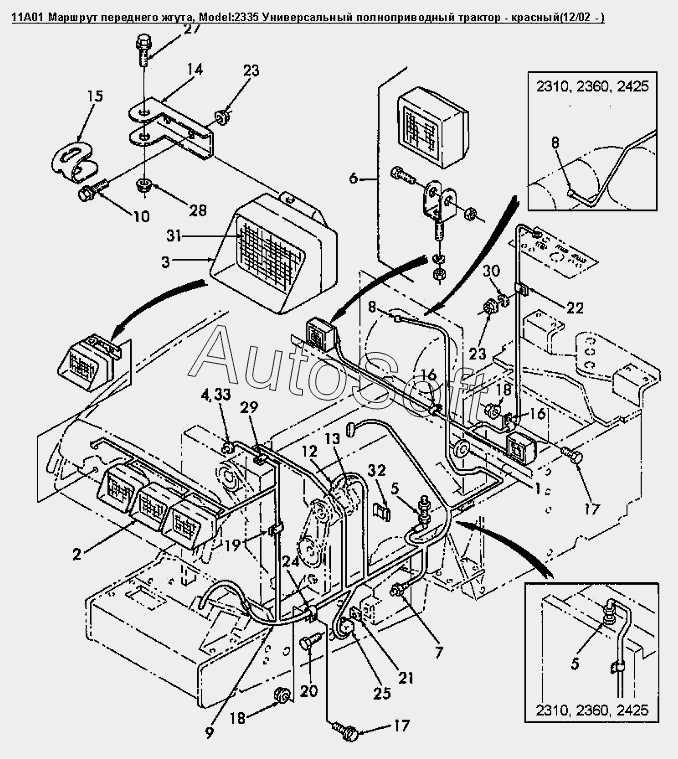

Каталог запасных частей к технике: Versatile серии 2000 (2008). 11A01 Маршрут переднего жгута
24
16
16
17
17
18
18
19
20
21
22
23
23
15
25
27
28
29
30
31
32
33
8
8
2
3
4
4
4
5
5
6
7
9
9
9
10
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Кронштейн звукового сигнала в сборе | |
| 2 | 9***7 | Фара рабочая 3х5 левая | |
| 3 | 9***8 | Фара рабочая 3х5 правая | |
| 4 | 8***5 | Датчик уровня охлаждающей жидкости | |
| 4 | 8***3 | Датчик уровня охлаждающей жидкости | |
| 4 | 9***8 | Датчик уровня охлаждающей жидкости 3/8-16Ptf | |
| 5 | 9***3 | Датчик магнитный | |
| 6 | 9***8 | Фара рабочая 4х6 | |
| 7 | 9***4 | Переключатель температуры 210 F | |
| 8 | V***6 | Датчик разряжения | |
| 9 | 8***2 | Жгут, двигатель N11 и 8.3 ltr | |
| 9 | 8***4 | Жгут, двигатель N14 | |
| 9 | 8***7 | Жгут проводов двигателя QSM11 | |
| 10 | 8***9 | Болт шестигранный FLG USR M 8 X 20 PL | |
| 12 | 9***4 | Переключатель - давление Nc 300/200 Psig L4WD | |
| 13 | 9***3 | Переключатель, давление 40/4PSI | |
| 14 | 8***3 | Крепление фонаря | |
| 15 | 8***4 | Зажим крепления фонаря | |
| 16 | 8***4 | Хомут 1 1/16 | |
| 17 | 9***2 | Болт M10x1.50x30 | |
| 18 | 8***9 | Гайка шестигранная M10 класс 10 PL | |
| 19 | 8***7 | Р-образный зажим с покрытием o 0,75 двойной | |
| 20 | 8***3 | Болт шестигранный FLG USR M 6 X 25 PL | |
| 21 | 8***4 | Гайка М6 | |
| 22 | 9***2 | Хомут 3/4dm | |
| 23 | 8***6 | Гайка шестигранная FLG M8 класс 10 PL | |
| 24 | 9***0 | Хомут 0.50dm | |
| 25 | 9***7 | Реле пуска 75 А | |
| 27 | 8***1 | Болт шестигранный FLG M 8 X 50 8.8PL | |
| 28 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 29 | 8***6 | Хомут 3/8 | |
| 30 | 4***0 | Шайба М8 | |
| 31 | 8***8 | Фонарь 50Вт, 3х5 | |
| 32 | V***1 | Хомут 7/8dm | |
| 33 | V***9 | Фитинг 3/8NPTx1/4FNPT |
