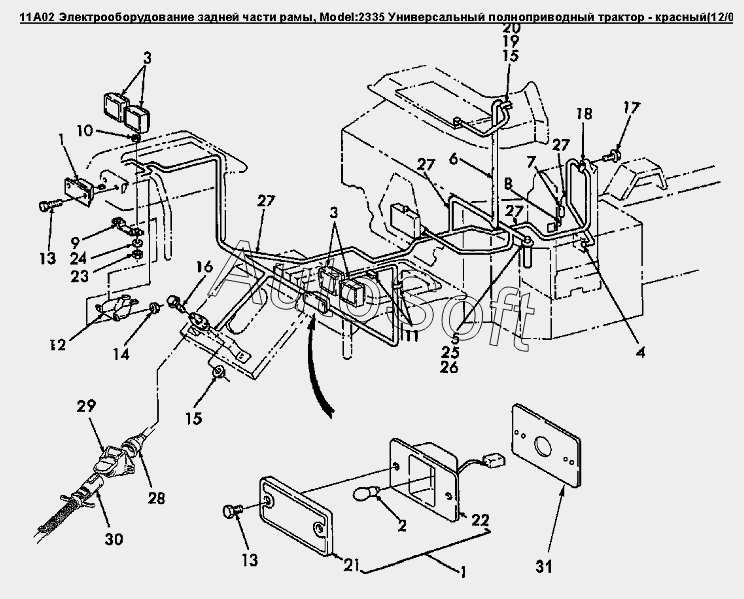

Каталог запасных частей к технике: Versatile серии 2000 (2008). 11A02 Электрооборудование задней части рамы
16
31
30
29
28
27
27
27
27
26
25
24
23
22
21
20
19
18
17
1
1
15
15
14
13
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Фонарь стоп-сигнала | |
| 2 | 8***3 | Лампа - 157 12 В, задний фонарь | |
| 3 | 9***8 | Фара рабочая 4х6 | |
| 4 | 9***3 | Датчик магнитный | |
| 5 | 9***3 | Датчик уровня топлива | |
| 6 | 8***5 | Жгут задней рамы | |
| 7 | 9***7 | Переключатель - давление, трансмиссия 3 PSI | |
| 8 | 9***1 | Рукав 1/4dmx400 100R1 | |
| 9 | 8***8 | Кронштейн заднего щитка | |
| 10 | 9***4 | Шайба диам.внут.13.34, наруж.34.93, толщина 3.18мм, нейлон | |
| 11 | 8***2 | Зажим 2.5 | |
| 12 | 8***5 | Фиксатор жгута | |
| 13 | 8***1 | Болт M4 x 25 | |
| 14 | 8***6 | Гайка шестигранная M4 GR5 PL | |
| 15 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 16 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 17 | 4***5 | Болт M12x20 Cl-8.8 | |
| 18 | 8***7 | Р-образный зажим с покрытием o 3/8 | |
| 19 | 9***2 | Хомут 3/4dm | |
| 20 | 4***0 | Шайба М8 | |
| 21 | 8***3 | Светорассеиватель | |
| 22 | 8***1 | Уплотнение | |
| 23 | 9***5 | Гайка | |
| 24 | 8***9 | Шайба 0.5 PL | |
| 25 | 8***6 | Сальник датчика уровня топлива L4WD | |
| 26 | 8***5 | Болт HD 10 - 32x1 | |
| 27 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 28 | 9***9 | Чехол | |
| 29 | V***5 | Раз'ем | |
| 30 | V***4 | Раз'ем | |
| 31 | 8***6 | Втулка UHMW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
