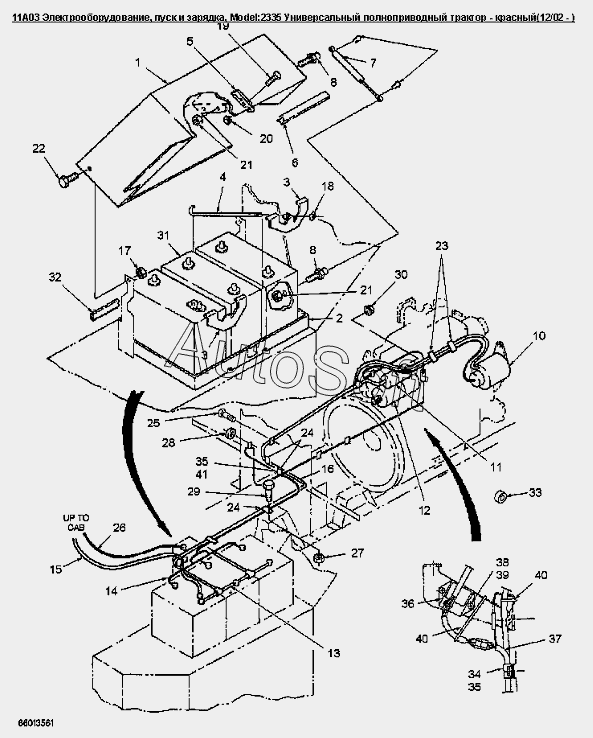

Каталог запасных частей к технике: Versatile серии 2000 (2008). 11A03 Электрооборудование, пуск и зарядка
32
23
24
24
25
26
27
28
29
30
31
31
22
33
34
35
35
36
37
38
39
40
40
41
12
2
3
3
4
5
6
7
8
8
10
10
11
1
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9707338 | 9***8 | Фиксатор | |
| 1 | 9***3 | Крышка батареи WA | |
| 2 | 9***2 | Аккумуляторный поддон | |
| 3 | 9***3 | Фиксатор | |
| 4 | 9***4 | J-болт зажима аккумуляторной батареи Lth-396mm 1 | |
| 5 | 9***7 | Замок | |
| 6 | 9***9 | Виниловая панель со стальным каркасом | |
| 7 | 9***6 | Пружина дверная пневматическая | |
| 8 | 9***7 | Шаровой палец 13 диам.xM8 | |
| 10 | 9***8 | Генератор переменного тока 130 А | |
| 10 | 9***R | Генератор | |
| 11 | 9***3 | Ось вилки | |
| 12 | 8***5 | Стартер 12В 37MT | |
| 12 | 9***5 | Стартер 12В 42MT | |
| 13 | 9***7 | Кабель батареи соединительный красный | |
| 14 | 8***8 | Кабель аккумулятора черный | |
| 15 | 9***9 | Провод | |
| 16 | 8***7 | Жгут аккумулятора, стартера и генератора | |
| 17 | 4***1 | Контргайка M10 Cl-8 Pl | |
| 18 | 1***4 | Барашковая гайка 0.250nc Gr-2 Pl | |
| 19 | 8***8 | Болт шестигранный USR M 5 X 12 PL | |
| 20 | 4***6 | Гайка M5 | |
| 21 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 22 | 9***2 | Болт M10x30 Cl-8.8 | |
| 23 | 8***8 | Фиксатор | |
| 24 | 8***7 | Р-образный зажим с покрытием o 0,75 двойной | |
| 25 | 2***7 | Болт M10x16 | |
| 26 | 9***0 | Провод, длина 1600мм Ca8 | |
| 27 | 9***8 | Гайка шестигранная M10x1.50 Cl-8.0 | |
| 28 | 8***3 | Стопорная шайба M12 PL | |
| 29 | 8***5 | Болт шестигранный FLG M10 X 35 8.8PL | |
| 30 | 8***8 | Стопорная гайка #10 UNF GR5 PL | |
| 31 | 8***7 | Аккумуляторная батарея 31, 625 CCA | |
| 31 | 8***8 | Батареи аккумуляторные 31 950 CCA | |
| 32 | 8***9 | Виниловая прокладка, длина 500мм | |
| 33 | 8***7 | Втулка диам.наруж. 15.9 длина 8.00мм | |
| 34 | 8***6 | Болт шестигранный FLG HVY M10x1.5x20 | |
| 35 | 9***0 | Хомут 0.50dm | |
| 36 | 8***1 | Катушка | |
| 37 | 8***2 | Жгут катушки, 8.3L | |
| 38 | 8***2 | Болт №8 | |
| 39 | 3***5 | Гайка №8 | |
| 40 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 41 | 8***2 | Хомут 0.812 |
