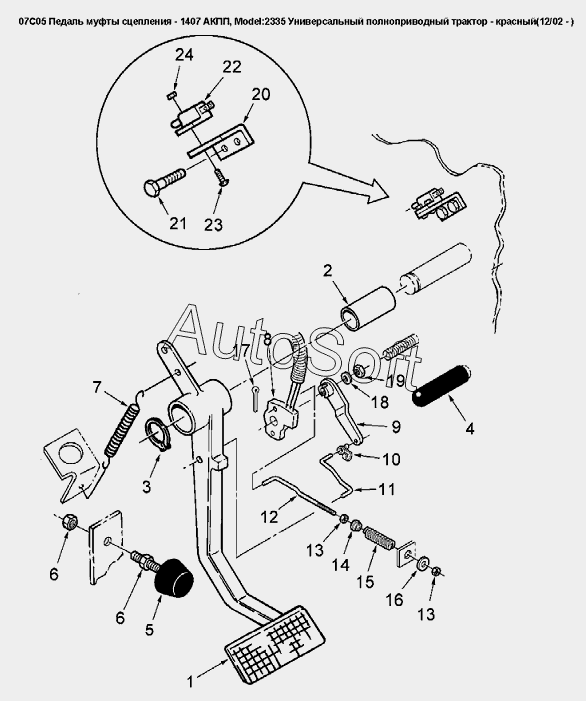

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07C05 Педаль муфты сцепления - 1407 АКПП
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Педаль сцепления L4WD | |
| 2 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 3 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 4 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 5 | 8***5 | Крепление бампера | |
| 6 | 1***8 | Гайка Gr-5 Pl UNF 0.31 | |
| 7 | 8***7 | Пружина растяжения 31.7 внешн. диам., 125 длина | |
| 8 | 9***4 | Потенциометр | |
| 9 | 8***3 | Рычаг потенциометра | |
| 10 | 8***4 | Фиксатор | |
| 11 | 8***0 | Тяга | |
| 12 | 8***9 | Тяга пружины потенциометра | |
| 13 | 8***6 | Контргайка М5 | |
| 14 | 2***6 | Втулка диам.внутр.27 наруж. 35 длина 28мм | |
| 15 | 9***4 | Пружина диам.наруж. 0.469dm длина 1.00dm | |
| 16 | 9***6 | Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь | |
| 17 | 2***6 | Шплинт 0.06х0.50 | |
| 18 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 19 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 20 | 8***8 | Кронштейн переключателя | |
| 21 | 8***1 | Болт M8x16, 8.8 | |
| 22 | 9***7 | Переключатель с сердечником | |
| 23 | 8***2 | Крепежный винт с плоскоконической головкой M4x16 | |
| 24 | 8***8 | Контргайка с нейлоновой вставкой M4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
