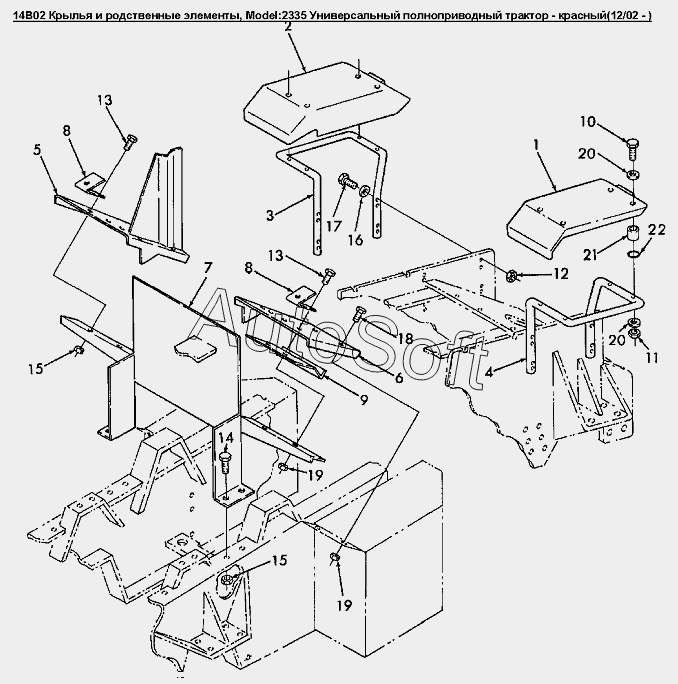

Каталог запасных частей к технике: Versatile серии 2000 (2008). 14B02 Крылья и родственные элементы
11
22
21
20
20
19
19
18
17
16
15
15
14
13
13
12
1
10
9
8
8
7
7
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86029136 | 8***6 | Втулка UHMW | |
| 1 | 8***1 | Ограждающий щиток левый задний | |
| 2 | 8***2 | Ограждающий щиток правый задний | |
| 3 | 8***1 | Крепление заднего правого щитка, красное | |
| 4 | 8***0 | Крепление заднего левого щитка, красное | |
| 5 | 8***6 | Крыло переднее правое, L4WD | |
| 5 | 8***4 | Правый оградительный щиток | |
| 6 | 9***4 | Крыло переднее левое, L4WD | |
| 7 | 8***7 | Задний упор капота, двигатель QSM-11 L4WD | |
| 7 | 8***8 | Опора капота задняя, двигатель Qsm-11 Tier-Ill, L4WD | |
| 8 | 9***9 | Уголок | |
| 9 | 8***6 | Перегородка для проводов ламп переднего щитка | |
| 10 | 1***4 | Болт M10x1.50x90 Cl-8.8 Pl | |
| 11 | 4***1 | Контргайка M10 Cl-8 Pl | |
| 12 | 8***7 | Контргайка с нейлоновой вставкой M16 CLASS10 P | |
| 13 | 4***6 | Болт CL 8.8, M12 x 1.75 x 30 | |
| 14 | 9***8 | Болт M12x40 Cl-8.8 | |
| 15 | 4***6 | Гайка M12 Usr Pl | |
| 16 | 8***5 | Шайба диам.внут.5/8dm, наруж.1.31dm, толщина 0.095dm | |
| 17 | 8***7 | Болт шестигранный M16 X 90 8.8PL | |
| 18 | 9***1 | Болт M16x2x40 Cl-8.8 | |
| 19 | 8***8 | Гайка шестигранная FLG M16 класс 10 PL | |
| 20 | 8***8 | Шайба 0.406X1.375X0.083 PL | |
| 21 | 8***4 | Прокладка внешн o 32,00, внутр. O 11,00, длина 15, | |
| 22 | 8***4 | Уплотнительное кольцо, нитриловое, внутр. O 3/8, т |
