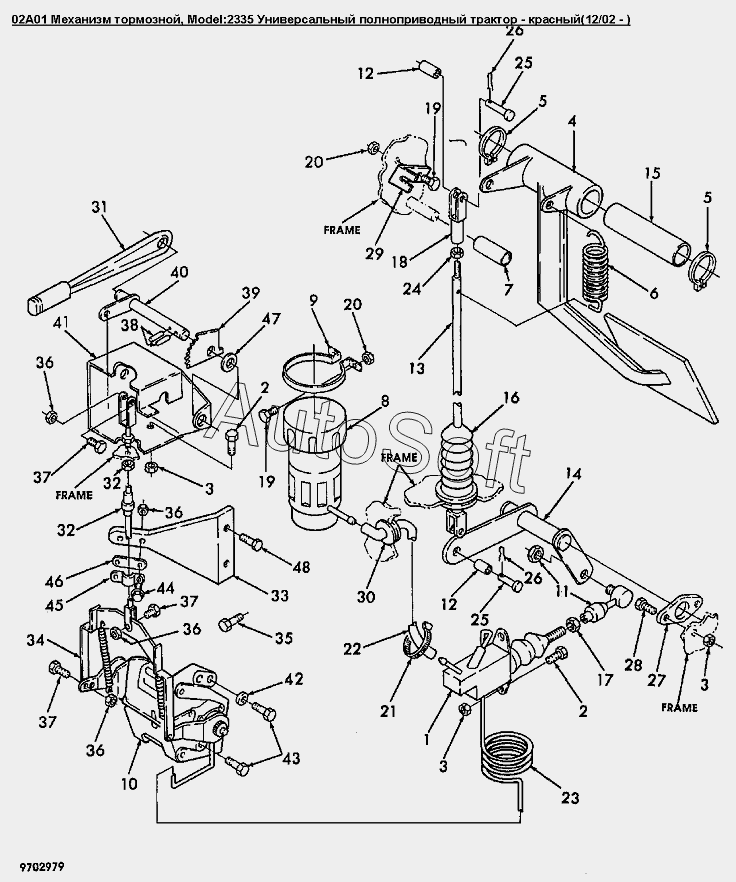

Каталог запасных частей к технике: Versatile серии 2000 (2008). 02A01 Механизм тормозной
36
36
36
36
26
26
27
28
29
30
31
31
32
32
33
33
34
35
25
25
37
37
37
38
39
40
41
42
43
44
45
46
47
48
13
2
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
12
1
14
15
16
17
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Цилиндр тормозной главный | |
| 2 | 9***2 | Болт M10x1.50x30 | |
| 3 | 4***5 | Гайка M10 Usr Pl | |
| 4 | 9***2 | Педаль тормоза | |
| 5 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 6 | 8***7 | Пружина растяжения 31.7 внешн. диам., 125 длина | |
| 6 | 9***1 | Пружина диам.наруж. 1.25dm длина 4.92dm, педаль сцепления/тормоза | |
| 7 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 8 | 9***3 | Бачок | |
| 9 | 9***0 | Хомут | |
| 10 | 9***7 | Суппорт тормоза | |
| 11 | 8***7 | Наконечник 3/8 24UNF | |
| 12 | V***1 | Втулка диам.внутр.0.509dm | |
| 13 | 9***8 | Тяга регулируемая | |
| 14 | 9***0 | Рычаг коленчатый | |
| 15 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 16 | 9***1 | Чехол | |
| 17 | 8***8 | Гайка 3/8dm-24 | |
| 18 | V***3 | Вилка штока тормозной тяги | |
| 19 | 8***7 | Болт шестигранный FLG USR M 5 X 16 PL | |
| 20 | 4***6 | Гайка M5 | |
| 21 | 2***8 | Хомут | |
| 22 | 9***2 | Трубка 6.3ммx546мм | |
| 23 | 9***3 | Трубка тормозная | |
| 24 | 8***9 | Гайка G2, 1/2dm-20 | |
| 25 | 2***6 | Палец 1/2dm | |
| 26 | 1***4 | Скрепка 3.2x25мм | |
| 27 | V***1 | Крышка подшипника диам.внут.7/8dm | |
| 28 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 29 | 9***8 | Кронштейн переключателя L4WD | |
| 30 | V***1 | Кольцо уплотнительное, диам.внут. 5/8 наруж. 1/4 толщина 3/16dm | |
| 31 | 8***8 | Рычаг стояночного тормоза | |
| 31 | 8***3 | Рычаг стояночного тормоза | |
| 32 | 9***8 | Трос стояночного тормоза | |
| 33 | 8***8 | Кронштейн | |
| 33 | 8***0 | Кронштейн | |
| 34 | 8***7 | Кронштейн тормозного привода (красный) | |
| 35 | 8***9 | Болт M12x70 10.9 Pl | |
| 36 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 37 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 38 | 9***1 | Штифт 6.0х30мм | |
| 39 | 8***5 | Рычажные зубья | |
| 40 | 8***9 | Ось стояночного тормоза WA | |
| 41 | 8***3 | Кронштейн рычага стояночного тормоза, L4WD | |
| 42 | V***3 | Шайба 17.00x30.00x3.00 Hdn Pl, сталь | |
| 43 | 9***6 | Болт G5 5/8dm-11 x 1-3/4dm | |
| 44 | 8***2 | Болт M8x1.25x40 Cl 8.8 | |
| 45 | 8***1 | Фиксатор кабеля 12.8 | |
| 46 | 8***2 | Стыковая прокладка | |
| 47 | 2***4 | Шайба стальная | |
| 48 | 9***2 | Болт M16x2x50 Cl-8.8 |
