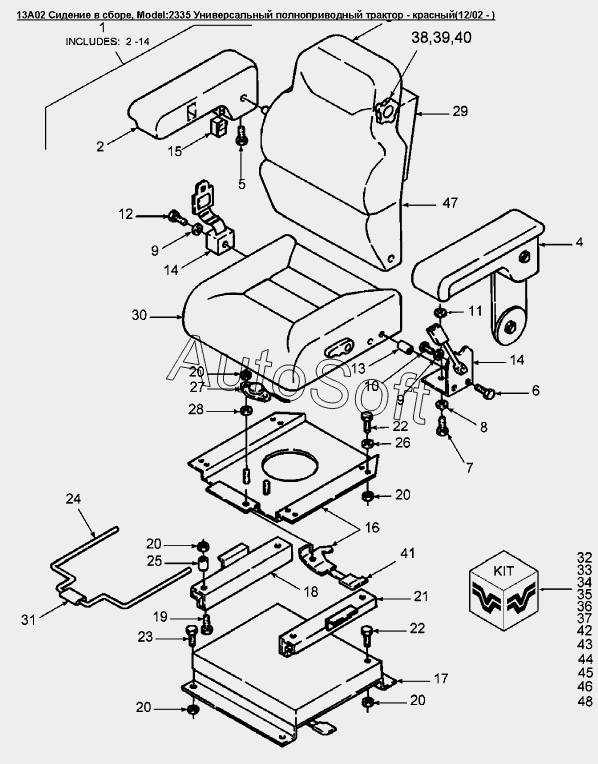

Каталог запасных частей к технике: Versatile серии 2000 (2008). 13A02 Сидение в сборе
1
2
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Сидение | |
| 2 | 8***6 | Подлокотник сиденья | |
| 3 | 8***9 | Лампа 12-16В 0.33А | |
| 4 | 8***1 | Подлокотники л/п сидения оператора | |
| 5 | 8***2 | Болт | |
| 6 | 8***6 | Болт G5 5/16dm-18 x 2-3/4dm | |
| 7 | 9***5 | Болт G5 5/16dm-18x1-3/4dm | |
| 8 | 8***2 | Шайба 0.310 Pl, сталь | |
| 9 | 8***1 | Шайба 0.500x1.250x0.083 Pl | |
| 10 | 2***4 | Болт Gr-5 7/16dm-14x3/4 | |
| 11 | 8***5 | Шайба диам.внутр.0.390 наруж.1.120, сталь | |
| 12 | 2***7 | Болт G5, 7/16dm-14х2dm | |
| 13 | 8***9 | Втулка | |
| 14 | 8***1 | Ремень безопасности,, Genesis | |
| 15 | 8***1 | Переключатель | |
| 16 | 8***3 | Поворотная плита | |
| 17 | 8***3 | Изолятор | |
| 18 | 8***4 | Правая направляющая основания сидения оператора | |
| 19 | 8***2 | Болт 5/16dm-18x3/4dm | |
| 20 | 9***2 | Гайка 0.312nc Gr5 Pl | |
| 21 | 8***0 | Левая направляющая основания сидения оператора | |
| 22 | 9***4 | Болт G5 5/16dm-18х5/8dm | |
| 23 | 8***5 | Болт G5 5/16dm-18x1-1/4dm | |
| 24 | 8***2 | Тяга фиксатора | |
| 25 | 8***3 | Втулка | |
| 26 | 8***2 | Шайба 0.310 Pl, сталь | |
| 27 | 8***9 | Датчик присутствия оператора | |
| 28 | 8***0 | Кольцо | |
| 29 | 8***1 | Чехол | |
| 30 | 8***0 | Подушка сидения | |
| 31 | 8***0 | Рукоятка | |
| 32 | 8***6 | Комплект рычагов | |
| 33 | 8***7 | Рукоятки сидения в сборе | |
| 34 | 8***8 | Амортизатор | |
| 35 | 8***4 | Комплект деталей регулировки высоты сидения | |
| 36 | 8***2 | Спинка и подушка сидения | |
| 37 | 8***7 | Рама спинки сидения | |
| 42 | 9***1 | Комплект кнопок | |
| 43 | 8***7 | Подлокотник | |
| 44 | 8***8 | Подлокотник | |
| 45 | 8***6 | Подлокотник | |
| 46 | 8***0 | Комплект деталей направляющей | |
| 47 | 8***0 | Спинка сидения ASM L4WD | |
| 48 | 8***6 | Ящик для документов |
