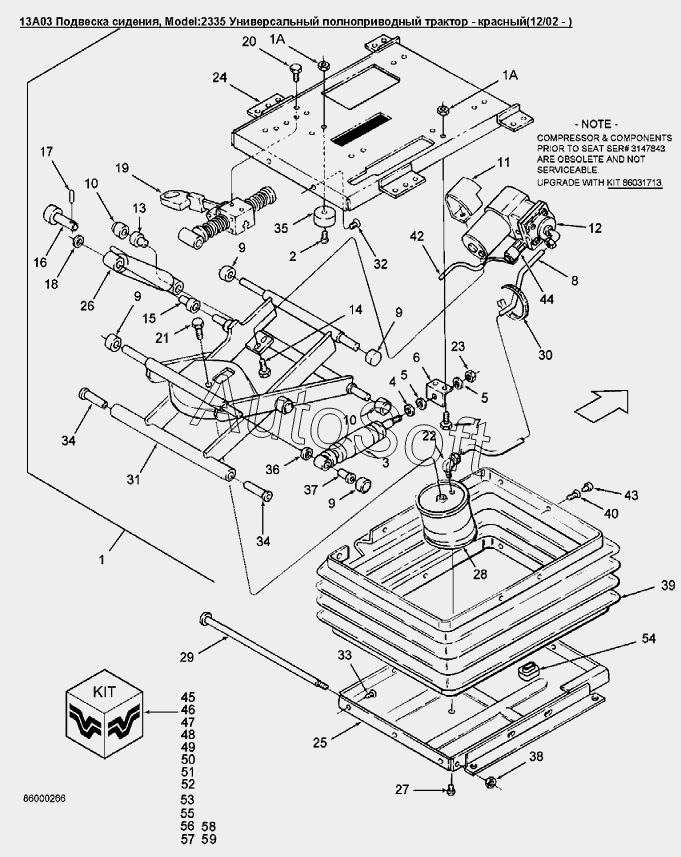

Каталог запасных частей к технике: Versatile серии 2000 (2008). 13A03 Подвеска сидения
1
1A
1A
2
3
4
5
5
6
7
9
9
9
9
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
42
43
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Амортизатор | |
| 10 | 8***9 | Ролик внутр.диам.0.50 наруж.0.993dm | |
| 12 | 8***0 | Компрессор подвески сидения L4WD | |
| 13 | 8***2 | Подшипник | |
| 14 | P***L | Топливный цилиндр | |
| 15 | 2***9 | Втулка | |
| 16 | 8***8 | Демпфер | |
| 17 | 8***8 | Штифт 1/8dm x 5/8dm | |
| 18 | 2***1 | Гайка 1/2dm | |
| 19 | 8***6 | Фиксатор | |
| 1A | 2***9 | Гайка 1/4dm-20 | |
| 2 | 8***1 | Болт 1/4 - 20uncx0.62 | |
| 20 | 8***7 | Болт 5/16 - 14x0.625 | |
| 21 | 8***4 | Болт G5 3/8-16 x 1/2dm | |
| 22 | P***L | Топливный цилиндр | |
| 23 | 8***2 | Гайка 5/16dm-24 | |
| 24 | 8***9 | Верхний сварной кронштейн сидения | |
| 25 | 8***0 | Опора сидения нижняя | |
| 26 | 8***1 | Сиденье с антишоковой подвеской | |
| 27 | 8***2 | Болт 3/8dm-16х3/4dm | |
| 28 | 9***0 | Газовая пружина подвески сидения L4WD | |
| 29 | 9***4 | Ось | |
| 3 | 8***2 | Стойка амортизатор, F/AA изолятор | |
| 30 | 8***3 | Соединительный трос, нейлон | |
| 31 | 8***6 | Рычаг подвески сидения | |
| 32 | 8***0 | Отбойник | |
| 33 | 8***8 | Фиксатор | |
| 34 | 2***1 | Ось подвески сидения диам.внутр.0.501 длина 2.0dm | |
| 35 | 8***9 | Демпфер | |
| 36 | 8***4 | Кольцо | |
| 37 | 9***7 | Втулка | |
| 38 | 8***2 | Контргайка 3/8dm-16 | |
| 39 | 8***7 | Чехол подвески сидения | |
| 4 | 8***3 | Шайба диам.внутр.0.406 наруж.1.00 толщина 0.06dm, сталь | |
| 40 | 8***8 | Фиксатор | |
| 42 | 8***9 | Жгут сидения оператора | |
| 43 | 8***9 | Гайка | |
| 45 | 8***0 | Компрессор в сборе | |
| 46 | 8***9 | Жгут сидения оператора | |
| 47 | 8***6 | Набор воздушных пружин | |
| 48 | 8***1 | Сиденье с антишоковой подвеской | |
| 49 | 8***2 | Набор изоляторов | |
| 5 | 9***4 | Шайба, резина | |
| 50 | 8***4 | Кожух | |
| 51 | 8***9 | Набор подшипников роликовых | |
| 52 | 8***5 | Детали подвески сидения | |
| 53 | 8***8 | Боковой изолятор ударов | |
| 54 | 2***7 | Демпфер | |
| 55 | 8***8 | Электроклапан L4WD | |
| 56 | 8***6 | Комплект деталей крепления кожуха | |
| 57 | 8***8 | Комплект деталей подвески сидения | |
| 58 | 8***7 | Набор под'емного механизма сидения | |
| 59 | 8***3 | Компрессор сервисный набор | |
| 6 | 8***5 | Кронштейн амортизатора | |
| 7 | 8***5 | Болт G5, 1/4dm-20x1/2dm | |
| 9 | 8***5 | Комплект подшипников скольжения |
