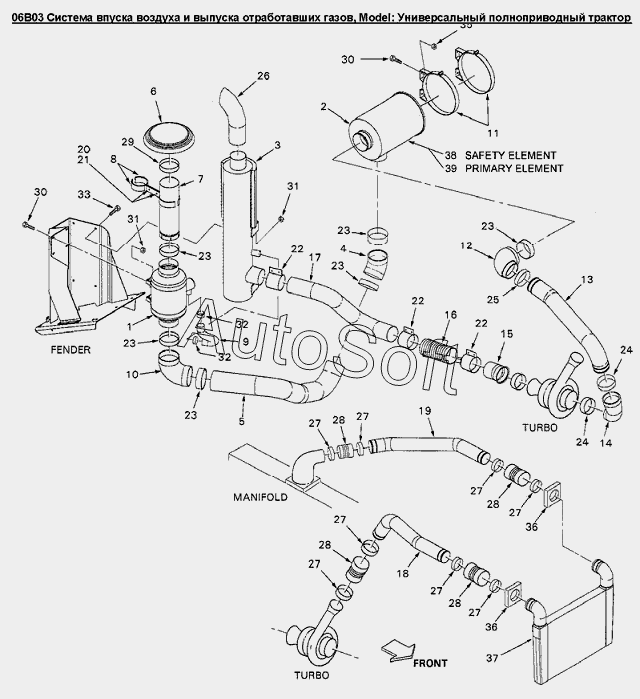

Каталог запасных частей к технике: Versatile серии 2000 (2008). 06B03 Система впуска воздуха и выпуска отработавших газов
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
23
23
23
24
24
25
26
27
27
27
27
27
27
27
27
28
28
28
28
29
30
30
31
31
32
32
33
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Фильтр предварительной очистки в сборе 11dm | |
| 10 | 8***9 | Колено 45°, d 152 | |
| 11 | 8***4 | Стяжной хомут | |
| 12 | 9***8 | Патрубок 90 | |
| 13 | 8***7 | Патрубок воздухозаборника, двигатель Qsm-11Tier II | |
| 14 | 9***2 | Патрубок | |
| 15 | 8***3 | Трубка турбокомпрессора QSM11 | |
| 16 | 8***5 | Трубка гибкая 5dm | |
| 17 | 8***2 | Выхлопная труба глушителя QS11 | |
| 18 | 8***6 | Трубка промежуточный охладитель, двигатель QSM-11 | |
| 19 | 8***5 | Левая трубка промежуточного теплообменника QSM11 | |
| 2 | 8***7 | Воздушный фильтр в сборе 11л | |
| 20 | 9***3 | Винт с гексагональной головкой с фланцами M10x40 | |
| 21 | 9***2 | Гайка M10 | |
| 22 | 8***2 | Хомут глушителя 5dm на 2 болта | |
| 23 | 2***5 | Хомут 160/168см | |
| 24 | 8***4 | Хомут, d 137 | |
| 25 | 8***5 | Хомут 111мм | |
| 26 | 9***4 | Труба глушителя, длина 18dm | |
| 27 | 8***3 | Хомут, болт SPRG 4.0 | |
| 28 | 8***6 | Шланг охладителя наддувочного воздуха | |
| 29 | 1***7 | Хомут глушителя 5dm | |
| 2a | V***9 | Барашковая гайка 7/16dm | |
| 2b | 9***5 | Барашковая гайка | |
| 2c | 9***4 | Корпус воздушного фильтра L4WD | |
| 3 | 8***5 | Глушитель выхлопа | |
| 30 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 31 | 8***9 | Гайка шестигранная M10 класс 10 PL | |
| 32 | 8***2 | Зажим 2.5 | |
| 33 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 35 | 9***9 | Гайка M12x1.75dm | |
| 36 | 8***7 | Уплотнитель из пеноматериала | |
| 37 | 8***1 | Охладитель наддувочного воздуха | |
| 38 | 8***2 | Элемент фильтрующий воздушный консольный | |
| 39 | 8***3 | Элемент фильтрующий воздушный первичный | |
| 4 | 8***8 | Колено 45°, d 152 | |
| 5 | 8***7 | Труба воздухозаборника | |
| 5 | 8***7 | Патрубок воздухозаборника, двигатель Qsm-11Tier II | |
| 5 | 8***7 | Патрубок воздухозаборника, двигатель Qsm-11Tier II | |
| 6 | 8***6 | Крышка воздухозаборника, выводная труба 6dm | |
| 7 | 8***2 | Выводная труба воздухозаборника, длина 6,0 | |
| 8 | 8***7 | Крепление фильтра предварительной очистки | |
| 9 | 8***3 | Шланг, изгиб 2dm, длина 400мм |
