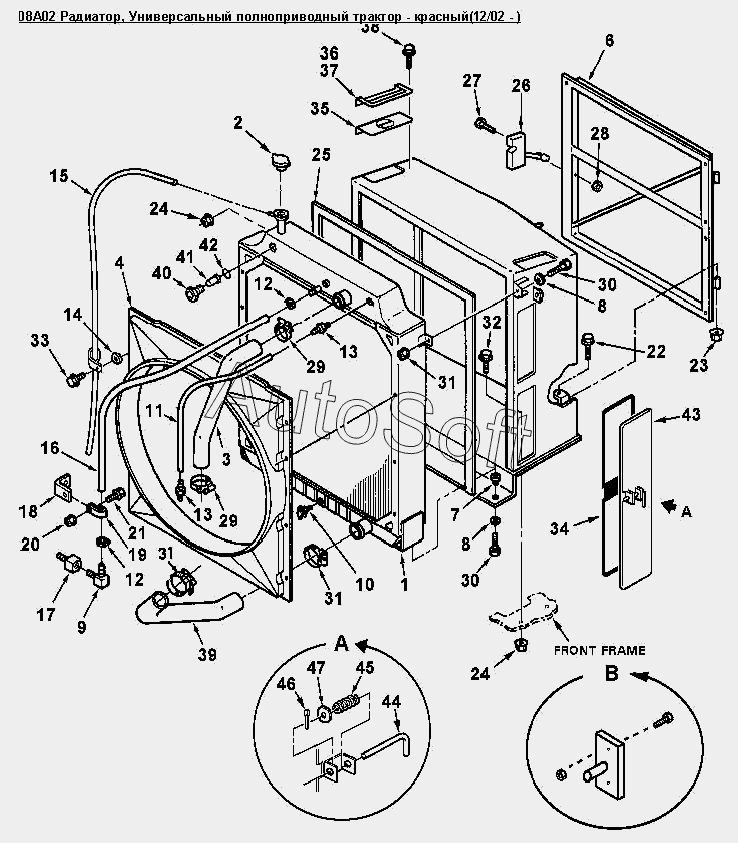

Каталог запасных частей к технике: Versatile серии 2000 (2008). 08A02 Радиатор
38
25
26
27
28
29
29
30
30
31
31
31
32
33
34
35
36
37
24
24
39
40
41
42
43
44
45
46
47
12
12
1
2
3
4
4
6
6
7
8
8
9
10
11
1
13
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86012069 | 8***9 | U гайка М12 | |
| 86030400 | 8***0 | Поддерживающая рамка радиатора WA | |
| 86505868 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 1 | 8***7 | Радиатор | |
| 1 | 8***8 | Радиатор 6-рядный | |
| 2 | 8***1 | Крышка - радиатор 14 PSI | |
| 3 | 8***4 | Шланг 2.25 радиатора QSM верхний | |
| 4 | 8***9 | Кожух двигателя вентилятора, 33dm, QSM 11 - 375hp | |
| 4 | 8***3 | Кожух двигателя вентилятора, 33dm, QSM 11 - 290-335hp | |
| 6 | 8***1 | Рама крепления радиатора | |
| 6 | 8***0 | Рама охладителя | |
| 7 | 8***4 | Установочная гайка | |
| 8 | 9***3 | Шайба 0.500x1.625x0.095 Pl, сталь | |
| 9 | 9***4 | Фитинг, 90 3/4x3/4mnpt | |
| 10 | 9***4 | Пробка дренажная, диам.внут.3/8dm 1/4nptf | |
| 11 | 8***6 | Шланг армированный волокном 0.18 X 620 | |
| 12 | 5***0 | Хомут 0.813-1.5dm | |
| 13 | 8***2 | Шланговое соединение 3/16x1/8NPTF | |
| 14 | 8***8 | Шайба 0.406X1.375X0.083 PL | |
| 15 | 9***9 | Рукав 5/16dmх1600мм 30r6 | |
| 16 | 9***4 | Трубка 3/4dmх1100мм | |
| 17 | V***3 | Адаптер гидросистемы 1.0swmnpt 3/4fnpt | |
| 18 | V***6 | Кронштейн | |
| 19 | 9***8 | Хомут 1.50dm | |
| 20 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 21 | 8***2 | Болт шестигранный FLG USR M 6x20 PL | |
| 22 | 3***8 | Болт M10x1.5x70 Cl-10.9 | |
| 23 | 4***1 | Контргайка M10 Cl-8 Pl | |
| 23 | 8***0 | Контргайка с нейлоновой вставкой M10 CLASS10PL | |
| 24 | 4***6 | Гайка M12 Usr Pl | |
| 25 | 9***4 | Уплотнение радиатора, неопрен | |
| 26 | 8***4 | Затвор решетки | |
| 27 | 8***1 | Болт шестигранный FLG USR M 6x30 PL | |
| 28 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 29 | 8***8 | Хомут | |
| 30 | 9***3 | Болт M12x60 Cl-8.8 | |
| 31 | 8***9 | Хомут | |
| 32 | 9***8 | Болт M12x40 Cl-8.8 | |
| 33 | 8***6 | Болт шестигранный FLG HVY M10x1.5x20 | |
| 34 | 8***5 | Резиновый уплотнитель двери | |
| 35 | 8***9 | Уплотнение, резина | |
| 36 | 8***7 | Резиновый уплотнитель рамы, левый | |
| 37 | 8***8 | Резиновый уплотнитель рамы, правый | |
| 38 | 1***4 | Болт M8х20 8.8Plt | |
| 39 | 8***3 | Шланг 2.50 радиатора QSM нижний | |
| 40 | 8***6 | С'ёмник смотрового стекла радиатора | |
| 41 | 8***4 | Смотровое стекло охлаждающей жидкости радиатора | |
| 42 | 8***5 | Кольцо уплотнительное | |
| 43 | 8***4 | Боковая пластина крышки, сварная | |
| 44 | 8***6 | Стопорный штифт | |
| 45 | 8***2 | Нажимная пружина, внеш. O 12,7, длина 38,1 | |
| 46 | 1***4 | Скрепка 3.2x25мм | |
| 47 | 1***7 | Шайба 11.43x20.00x2.000 Pl, сталь |
