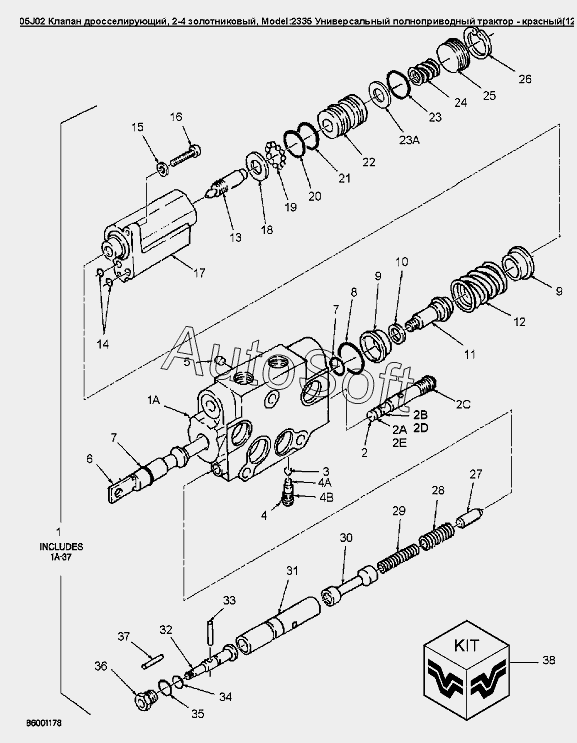

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05J02 Клапан дросселирующий, 2-4 золотниковый
1
2
2A
2B
2C
2D
2E
3
4
4A
4B
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23A
24
25
26
27
28
29
30
31
33
34
34a
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Муфта | |
| 10 | 8***9 | Упор золотника | |
| 11 | 8***0 | Шток | |
| 12 | 8***4 | Пружина | |
| 13 | 8***0 | Ось | |
| 14 | 4***6 | Кольцо уплотнительное 0.239 IDX0.070 THK BU | |
| 15 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 16 | 8***0 | Болт 1/4dm-20x1dm | |
| 17 | 8***1 | Корпус гидроклапана | |
| 18 | 9***4 | Шайба направляющая | |
| 19 | 9***5 | Подшипник шариковый | |
| 2 | 8***3 | Корпус первичный | |
| 20 | 9***3 | Кольцо опорное | |
| 21 | 2***7 | Уплотнительное кольцо, внут.диам.1.926dm толщина 0.070dm | |
| 21 | V***3 | Уплотнительное кольцо, внут.диам.0.926dm толщина 0.070dm | |
| 22 | 9***3 | Поршень | |
| 23 | U***N | Главный тормозной цилиндр | |
| 23A | 9***5 | Кольцо запасное дистанционного вентиля | |
| 24 | 9***4 | Пружина | |
| 25 | 9***6 | Тарелка пружины | |
| 26 | 1***8 | Кольцо стопорное 1.30 Dia | |
| 27 | 8***4 | Игла | |
| 28 | 8***6 | Пружина внутренняя | |
| 29 | V***2 | Пружина внешняя | |
| 2A | 9***2 | Кольцо уплотнительное | |
| 2B | 9***1 | Кольцо уплотнительное | |
| 2C | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 2D | 8***4 | Кольцо запасное гидроклапана Id-0.265in | |
| 2E | 8***3 | Кольцо запасное гидроклапана Id-0.234in | |
| 3 | 9***8 | Шарик | |
| 30 | V***4 | Золотник | |
| 31 | 8***9 | Трубка расходомера | |
| 33 | V***3 | Штифт | |
| 34 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 34a | V***6 | Кольцо | |
| 35 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 36 | 8***1 | Пробка | |
| 37 | 8***5 | Штифт 11/8dmx1dm | |
| 38 | P***L | Топливный цилиндр | |
| 4 | 8***3 | Клапан с седлом в сборе | |
| 4A | 9***9 | Кольцо уплотнительное пробкового крана | |
| 4B | 8***8 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 7 | 1***7 | Кольцо уплотнительное 116 70 NBR | |
| 8 | V***0 | Уплотнительное кольцо, внут.диам.1.250dm толщина 0.06dm | |
| 9 | 8***3 | Тарелка пружины |
