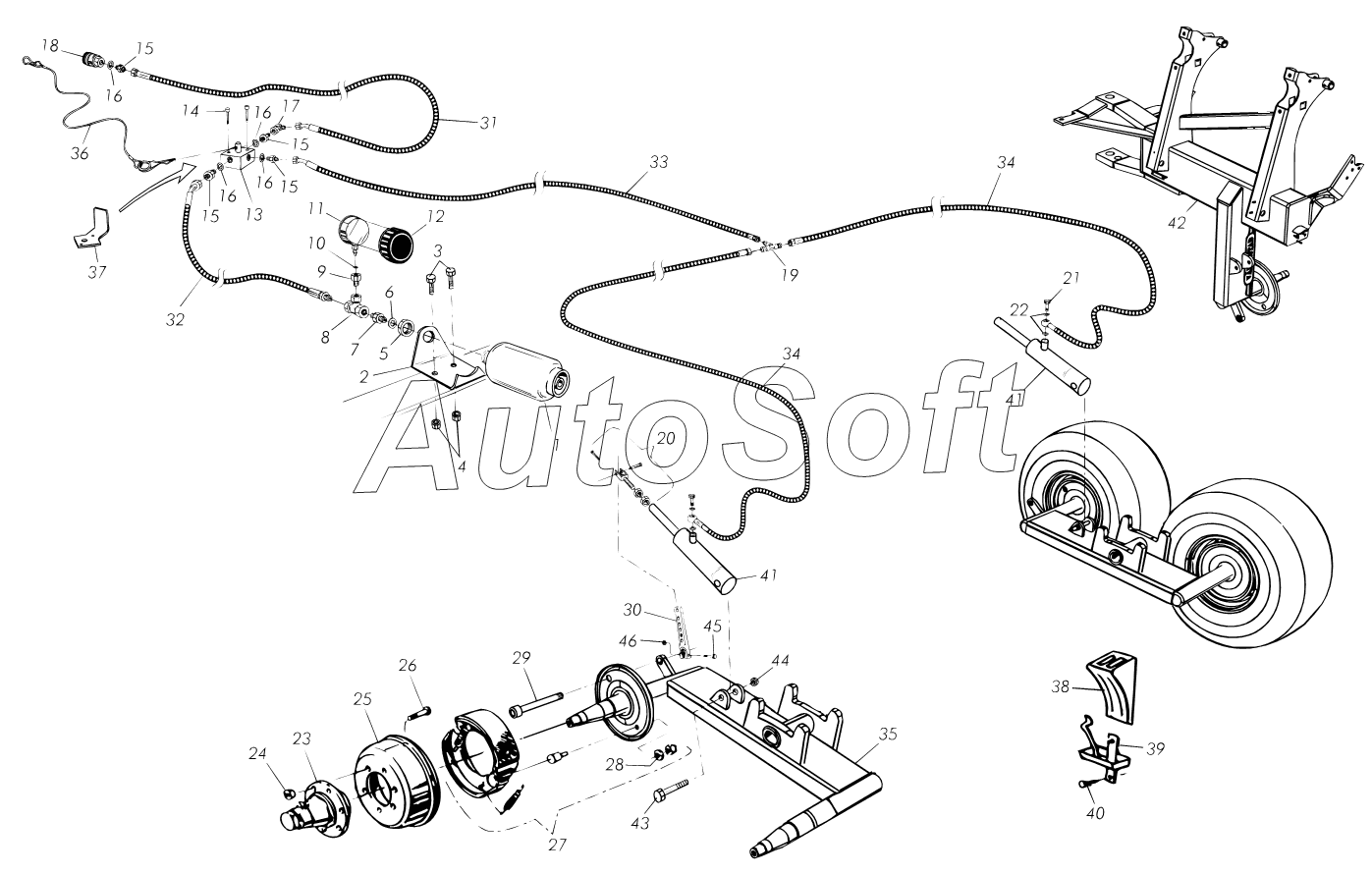

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Accumulator | |
| 2 | 4***9 | Bracket | |
| 3 | 5***1 | Screw | |
| 4 | 5***1 | Lock nut | |
| 5 | 4***6 | Nut | |
| 6 | 4***3 | Rubber steel washer | |
| 7 | 4***7 | Adapter | |
| 8 | 4***1 | T-Adapter | |
| 9 | 4***0 | Adapter | |
| 10 | 4***3 | Washer | |
| 11 | 4***8 | Pressure gauge | |
| 12 | 4***9 | Pressure gauge rubber cover | |
| 13 | 4***9 | Catastrophe brake valve | |
| 14 | 5***1 | Screw | |
| 15 | 4***9 | Adapter | |
| 16 | 4***2 | Rubber steel washer | |
| 17 | 4***1 | Adapter | |
| 18 | 4***3 | Brake quick coupling | |
| 19 | 4***0 | T-Adapter | |
| 20 | 4***8 | Fork batch | |
| 21 | 4***6 | Hole screw | |
| 22 | 4***3 | Rubber steel washer | |
| 23 | 4***6 | Hub | |
| 24 | 4***2 | Rim nut | |
| 25 | 4***4 | Brake drum | |
| 26 | 4***7 | Rim screw | |
| 27 | 4***5 | Brake shoes | |
| 28 | 4***9 | Sealing, camshaft | |
| 29 | 4***3 | Camshaft | |
| 30 | 4***1 | Lever arm | |
| 31 | 4***4 | Hydraulic hose | |
| 32 | 4***2 | Hydraulic hose | |
| 33 | 4***3 | Hydraulic hose | |
| 34 | 4***1 | Hydraulic hose | |
| 35 | 4***8 | Bogie cradle | |
| 35 | 4***9 | Bogie cradle | |
| 36 | 4***4 | Catastrophe brake line | |
| 37 | 4***6 | Assembly fitting | |
| 38 | 4***7 | Key | |
| 39 | 4***8 | Bracket | |
| 40 | 5***1 | Screw, Tensilock | |
| 41 | 4***7 | Hydraulic ram | |
| 42 | 4***0 | Wheel section, hydraulic brakes | |
| 42 | 4***1 | Wheel section, hydraulic brakes | |
| 42 | 4***7 | Wheel section, hydraulic brakes | |
| 42 | 4***8 | Wheel section, hydraulic brakes | |
| 43 | 5***1 | Screw | |
| 44 | 5***1 | Lock nut | |
| 45 | 5***1 | Screw | |
| 46 | 5***1 | Nut |
