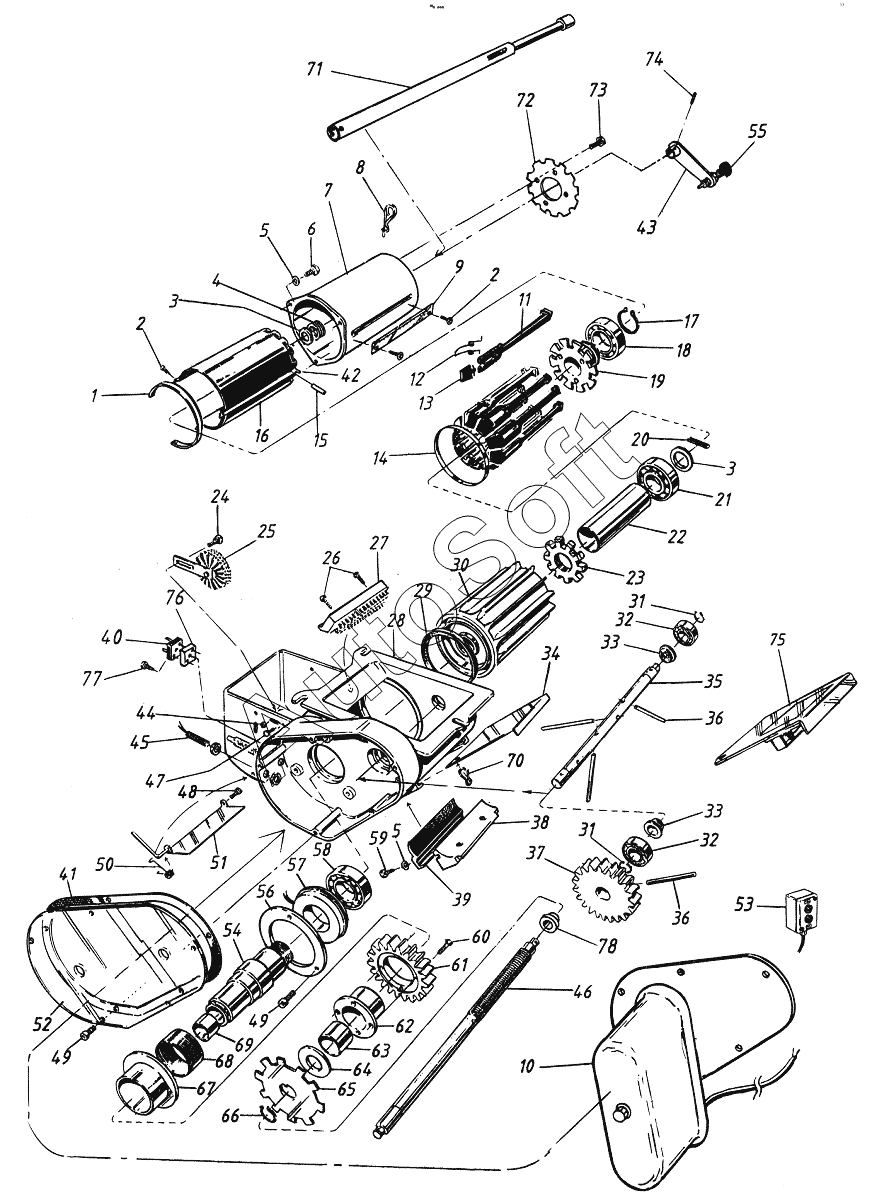

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). FENIX Seed feed housing RD 500-800F
51
60
59
58
57
56
55
54
53
53
52
61
50
49
49
48
47
46
46
45
44
43
42
71
78
77
76
75
74
73
72
41
70
69
68
67
66
65
64
63
62
10
20
19
18
17
16
15
14
13
12
11
21
9
8
7
7
6
5
5
4
3
3
2
2
30
40
39
38
37
36
36
35
34
33
33
32
32
31
31
1
29
28
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101208 | 1***8 | Seed feed housing | |
| 202204 | 2***4 | Rotor | |
| 306760 | 3***0 | Coupling | |
| 1 | 4***3 | Wear bail | |
| 2 | 5***2 | Screw | |
| 3 | 5***1 | Washer | |
| 4 | 4***1 | Washer | |
| 5 | 5***2 | Washer | |
| 6 | 5***2 | Screw | |
| 7 | 2***1 | Cover | |
| 7 | 4***5 | Cover | |
| 8 | 4***0 | R-clip | |
| 9 | 4***9 | Scale | |
| 10 | 4***4 | Adjusting device | |
| 11 | 3***4 | Arm | |
| 12 | 4***1 | Flap spring | |
| 13 | 3***5 | Flap | |
| 14 | 4***4 | Ring | |
| 15 | 5***2 | Stop screw | |
| 16 | 2***3 | Shield | |
| 17 | 5***2 | Circlip | |
| 18 | 4***7 | Ball bearing | |
| 19 | 3***5 | Gable | |
| 20 | 5***2 | Roll pin | |
| 21 | 4***3 | Ball bearing | |
| 22 | 4***1 | Spacer | |
| 23 | 4***2 | Nut | |
| 24 | 5***2 | Carriage bolt | |
| 25 | 3***2 | Rapebrush | |
| 26 | 5***2 | Screw for sheet | |
| 27 | 3***5 | Sealing brush | |
| 28 | 1***7 | Seed feed housing | |
| 28 | 4***5 | Seal | |
| 29 | 4***1 | Sealing ring | |
| 30 | 1***4 | Rotor | |
| 31 | 5***2 | Circlip | |
| 32 | 4***7 | Ball bearing | |
| 33 | 4***4 | Sealing ring | |
| 34 | 3***1 | Cover | |
| 35 | 3***0 | Drive shaft | |
| 36 | 5***2 | Roll pin | |
| 37 | 3***9 | Gear | |
| 38 | 3***1 | Scraper | |
| 39 | 3***6 | Scraper strip | |
| 40 | 4***4 | Contact pad | |
| 41 | 4***3 | Sealing strip | |
| 42 | 4***9 | Pointer | |
| 43 | 4***2 | Crank arm | |
| 44 | 5***2 | Lock nut | |
| 45 | 4***3 | Inductiv detector | |
| 46 | 2***0 | Adjustable screw | |
| 46 | 4***3 | Adjustable screw | |
| 47 | 5***2 | Screw | |
| 48 | 5***2 | Screw | |
| 49 | 5***2 | Screw, socket cap | |
| 50 | 4***6 | Spring | |
| 51 | 4***3 | Calibration lid | |
| 52 | 3***6 | Cover | |
| 53 | 4***5 | Remote control, variable rate mod. 1 | |
| 53 | 4***6 | Remote control, variable rate mod. 2 | |
| 54 | 3***0 | Sleeve | |
| 55 | 4***2 | Bolt | |
| 56 | 4***4 | Washer | |
| 57 | 4***2 | Magnet | |
| 58 | 4***8 | Ball bearing | |
| 59 | 5***2 | Screw | |
| 60 | 5***2 | Screw | |
| 61 | 3***2 | Gear | |
| 62 | 3***3 | Sleeve | |
| 63 | 4***2 | Bushing | |
| 64 | 4***8 | Washer | |
| 65 | 3***4 | Washer | |
| 66 | 5***2 | Circlip | |
| 67 | 3***1 | Sleeve | |
| 68 | 4***0 | Spring | |
| 69 | 4***3 | Bushing | |
| 70 | 4***8 | Snap hook | |
| 71 | 4***4 | Intermediate shaft, adjustable | |
| 72 | 4***9 | Index plate | |
| 73 | 5***2 | Screw | |
| 74 | 5***2 | Roll pin | |
| 75 | 4***0 | Pea hatch | |
| 76 | 4***9 | Spacer | |
| 77 | 5***2 | Screw | |
| 78 | 4***4 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
