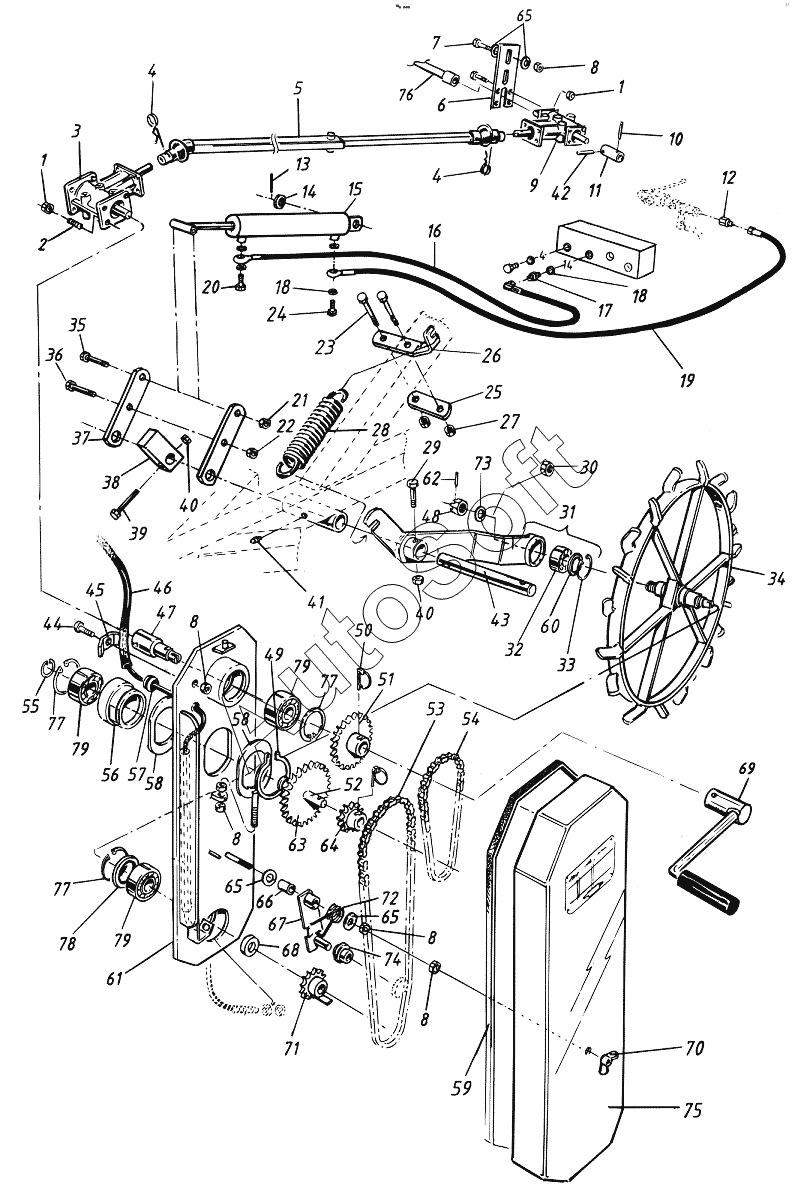

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). FENIX Transmission RD 500-800F
50
58
58
58
58
58
58
57
56
55
54
54
54
53
52
51
59
49
48
47
46
45
44
43
42
41
40
40
39
69
79
79
79
78
77
77
77
76
75
74
73
72
71
71
70
38
68
67
66
65
65
65
64
63
63
62
61
60
13
20
19
18
18
17
16
15
15
15
15
15
14
21
12
11
10
9
8
8
8
8
8
7
6
5
4
4
3
2
31
37
36
35
34
34
34
33
33
32
32
31
1
1
30
29
28
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lock nut | |
| 2 | 5***1 | Stop screw | |
| 3 | 3***6 | Gear | |
| 4 | 4***0 | R-clip | |
| 5 | 3***7 | Drive shaft | |
| 6 | 4***6 | Bracket | |
| 7 | 5***1 | Screw | |
| 8 | 5***1 | Lock nut | |
| 9 | 3***4 | Angle gear, rear | |
| 10 | 5***1 | Roll pin | |
| 11 | 4***8 | Sleeve | |
| 12 | 4***4 | Connection nipple | |
| 13 | 5***1 | Roll pin | |
| 14 | 5***1 | Washer | |
| 15 | 4***9 | Hydraulic ram | |
| 15 | 4***8 | Sealing set | |
| 15 | 4***4 | Piston rod | |
| 15 | 4***5 | Ram tube | |
| 15 | 4***4 | Piston rod guide | |
| 16 | 3***8 | Hydraulic hose | |
| 17 | 4***0 | Nipple | |
| 18 | 4***2 | Rubber steel washer | |
| 19 | 3***7 | Hydraulic hose | |
| 20 | 4***3 | Hole screw | |
| 21 | 5***1 | Lock nut | |
| 22 | 5***1 | Lock nut | |
| 23 | 5***1 | Screw | |
| 24 | 4***1 | Hole screw, banjo | |
| 25 | 4***4 | Plate | |
| 26 | 3***9 | Spring mount | |
| 27 | 5***1 | Lock nut | |
| 28 | 3***7 | Spring | |
| 28 | 3***5 | Spring | |
| 29 | 5***1 | Screw | |
| 30 | 5***1 | Lock nut | |
| 31 | 4***9 | Drive wheel arm | |
| 31 | 4***0 | Drive wheel arm, incl. bearing | |
| 32 | 4***4 | Ball bearing | |
| 32 | 4***8 | Ball bearing | |
| 33 | 5***4 | Circlip | |
| 33 | 5***4 | Circlip | |
| 34 | 3***3 | Wheel | |
| 34 | 4***0 | Wheel | |
| 34 | 4***1 | Wheel | |
| 35 | 5***1 | Screw | |
| 36 | 5***1 | Screw | |
| 37 | 4***9 | Link | |
| 38 | 4***4 | Link | |
| 39 | 5***1 | Screw | |
| 40 | 5***1 | Lock nut | |
| 41 | 4***1 | Lubricating nipple | |
| 42 | 5***1 | Roll pin | |
| 43 | 4***5 | Axle | |
| 44 | 5***1 | Screw | |
| 45 | 4***3 | Washer | |
| 46 | 6***0 | Hydraulic hose, per metre | |
| 47 | 4***9 | Axle | |
| 48 | 4***8 | Castle nut | |
| 49 | 5***4 | Circlip | |
| 50 | 4***2 | Locking ring | |
| 51 | 4***3 | Gear | |
| 52 | 4***0 | Axle | |
| 53 | 6***4 | Chain, per metre | |
| 54 | 4***0 | Chain lock | |
| 54 | 4***5 | Half link | |
| 54 | 6***4 | Chain, per metre | |
| 55 | 5***4 | Circlip | |
| 56 | 4***2 | Bearing housing | |
| 57 | 4***2 | Cable grommet | |
| 58 | 4***1 | Cover Without screw | |
| 58 | 4***1 | Cover With screw | |
| 59 | 6***6 | Strip, sold by the metre | |
| 60 | 4***3 | Sealing ring | |
| 61 | 3***4 | Plate | |
| 62 | 5***1 | Roll pin | |
| 63 | 4***4 | Gear | |
| 63 | 4***5 | Gear | |
| 64 | 4***5 | Gear | |
| 65 | 5***1 | Washer | |
| 66 | 4***2 | Sleeve | |
| 67 | 4***1 | Spring tensioner | |
| 68 | 4***2 | Bearing ring | |
| 69 | 4***4 | Calibration crank | |
| 70 | 5***1 | Wing nut | |
| 71 | 4***4 | Gear | |
| 71 | 4***7 | Gear | |
| 72 | 4***2 | Spring | |
| 73 | 4***7 | Washer | |
| 74 | 4***7 | Tensioning roller | |
| 75 | 4***7 | Cover | |
| 76 | 3***1 | Intermediate shaft | |
| 77 | 5***4 | Circlip | |
| 78 | 4***3 | Sealing ring | |
| 79 | 4***4 | Ball bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
