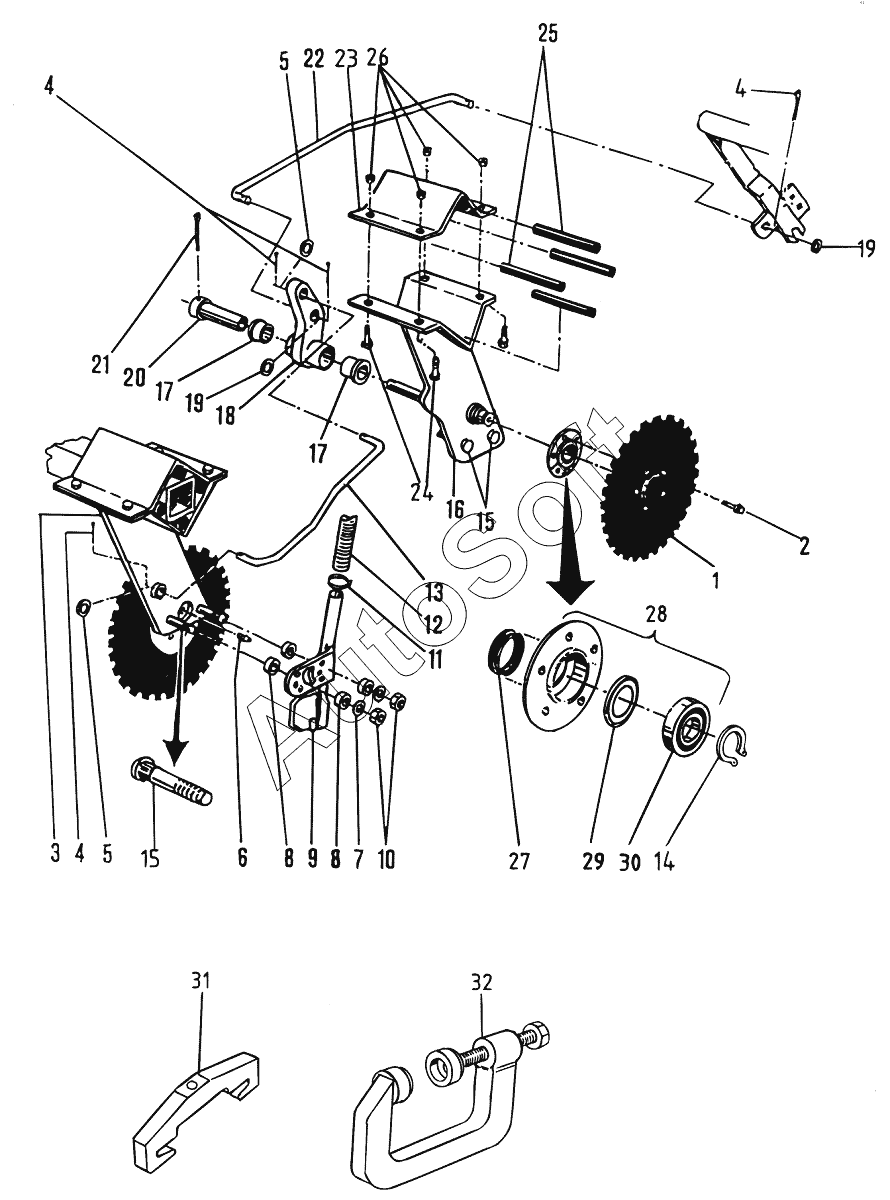

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Coulter system RD 500-800F
1
2
3
4
4
4
5
5
6
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Disc, flat | |
| 2 | 5***1 | Screw | |
| 3 | 3***3 | Coulter arm, incl. Hub | |
| 4 | 5***0 | Split pin | |
| 5 | 5***1 | Washer | |
| 6 | 4***1 | Lubricating nipple | |
| 7 | 5***1 | Washer | |
| 8 | 4***0 | Spring washer | |
| 9 | 3***0 | Seed coulter | |
| 9 | 3***1 | Seed coulter | |
| 9 | 3***2 | Seed coulter, with double wearplates | |
| 9 | 3***3 | Seed coulter, with double wearplates | |
| 9 | 4***3 | Hard metal tip, included in seed coulter | |
| 9 | 5***0 | Roll pin | |
| 10 | 5***1 | Lock nut | |
| 11 | 4***7 | Hose clamp | |
| 12 | 6***1 | Seed hose, per metre | |
| 13 | 2***8 | Link arm | |
| 14 | 4***1 | Circlip | |
| 15 | 4***5 | Screw | |
| 16 | 3***4 | Coulter arm, incl. Hub | |
| 17 | 4***5 | Bushing | |
| 18 | 4***2 | Link | |
| 19 | 5***1 | Washer | |
| 20 | 4***3 | Sleeve | |
| 21 | 5***0 | Split pin | |
| 22 | 3***9 | Link arm | |
| 23 | 3***8 | Cover | |
| 24 | 4***2 | Carriage bolt | |
| 25 | 4***6 | Rubber rod | |
| 26 | 5***1 | Lock nut | |
| 27 | 4***5 | V-ring | |
| 28 | 4***2 | Bearing housing | |
| 29 | 4***3 | Sealing ring | |
| 30 | 4***4 | Ball bearing | |
| 31 | 4***9 | Puller | |
| 32 | 4***8 | Assembling tool |
