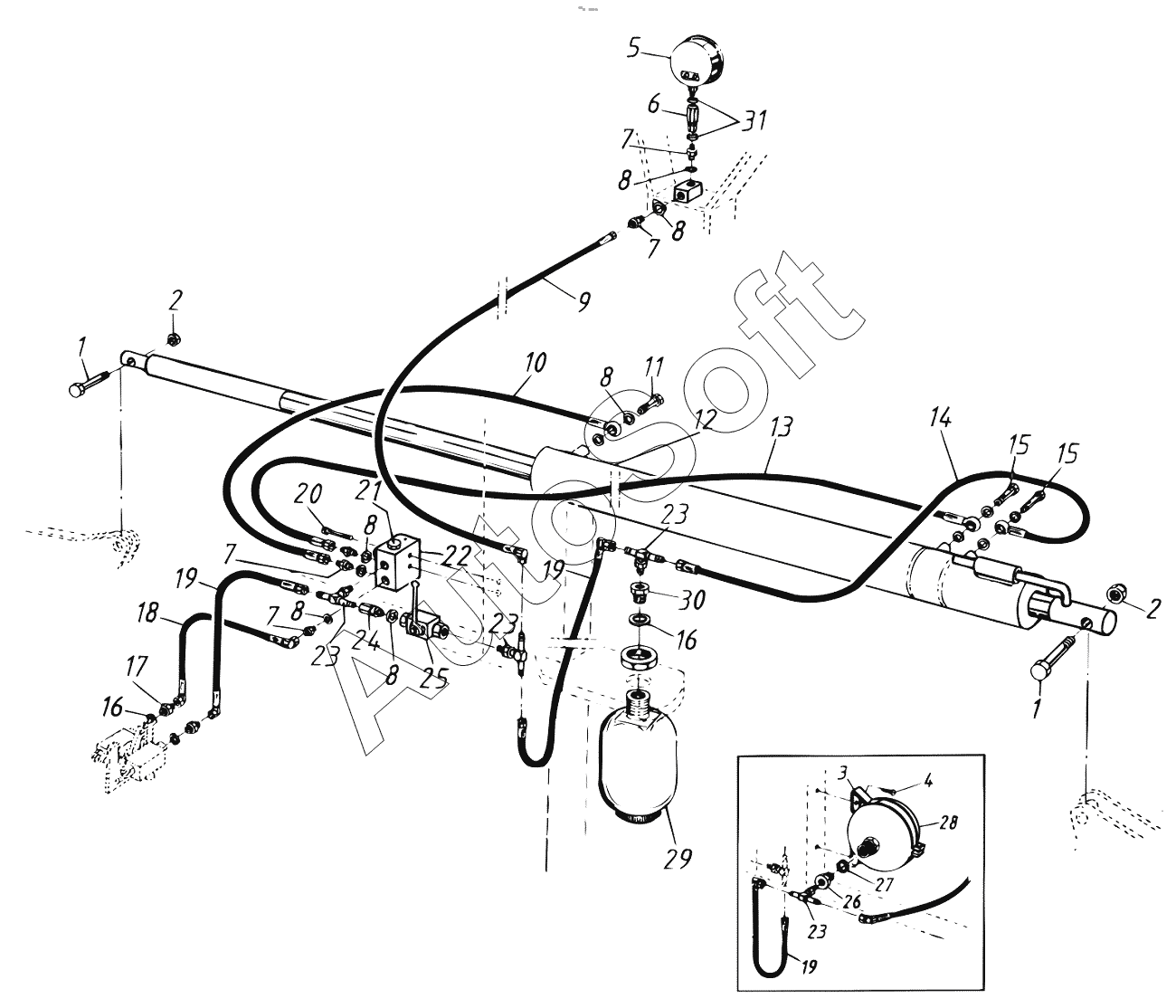

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Hydraulics, Folding-weight transfer RD 500-600F
14
15
15
16
16
17
18
19
19
19
20
21
22
13
23
23
23
23
24
25
26
27
28
29
30
31
12
2
2
3
4
5
6
7
7
7
7
8
8
8
8
8
8
9
10
11
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 307046 | 3***6 | Hydraulic ram | |
| 410378 | 4***8 | Hydraulic block | |
| 412883 | 4***3 | Sealing set | |
| 418180 | 4***0 | Piston rod | |
| 418181 | 4***1 | Piston rod guide | |
| 418182 | 4***2 | Piston rod | |
| 418183 | 4***3 | Piston rod guide | |
| 418184 | 4***4 | Ram tube | |
| 418185 | 4***5 | Piston rod | |
| 418186 | 4***6 | Piston rod guide | |
| 422062 | 4***2 | Accumulator | |
| 423704 | 4***4 | Sealing set | |
| 1 | 4***6 | Screw | |
| 2 | 4***7 | Locknut, low | |
| 3 | 4***8 | Clamp with screw | |
| 4 | 5***1 | Screw | |
| 5 | 4***5 | Manometer | |
| 6 | 4***6 | Manometer adapter | |
| 7 | 4***0 | Nipple | |
| 8 | 4***2 | Rubber steel washer | |
| 9 | 3***9 | Hydraulic hose | |
| 10 | 3***7 | Hydraulic hose | |
| 11 | 4***3 | Hole screw | |
| 12 | 3***5 | Hydraulic ram | |
| 13 | 3***8 | Hydraulic hose | |
| 14 | 3***6 | Hydraulic hose | |
| 15 | 4***1 | Hole screw, banjo | |
| 16 | 4***3 | Rubber steel washer | |
| 17 | 4***9 | Nipple | |
| 18 | 3***8 | Hydraulic hose | |
| 19 | 3***9 | Hydraulic hose | |
| 20 | 5***1 | Screw | |
| 21 | 4***6 | Check valve, pilot-controlled | |
| 22 | 4***7 | Valve block | |
| 23 | 4***6 | T-piece | |
| 24 | 4***2 | Connection nipple | |
| 25 | 4***3 | Ball valve | |
| 26 | 4***0 | Adapter | |
| 27 | 4***4 | Rubber steel washer | |
| 28 | 4***0 | Accumulator | |
| 29 | 4***0 | Accumulator | |
| 30 | 4***0 | Connection nipple | |
| 31 | 4***3 | Washer |
