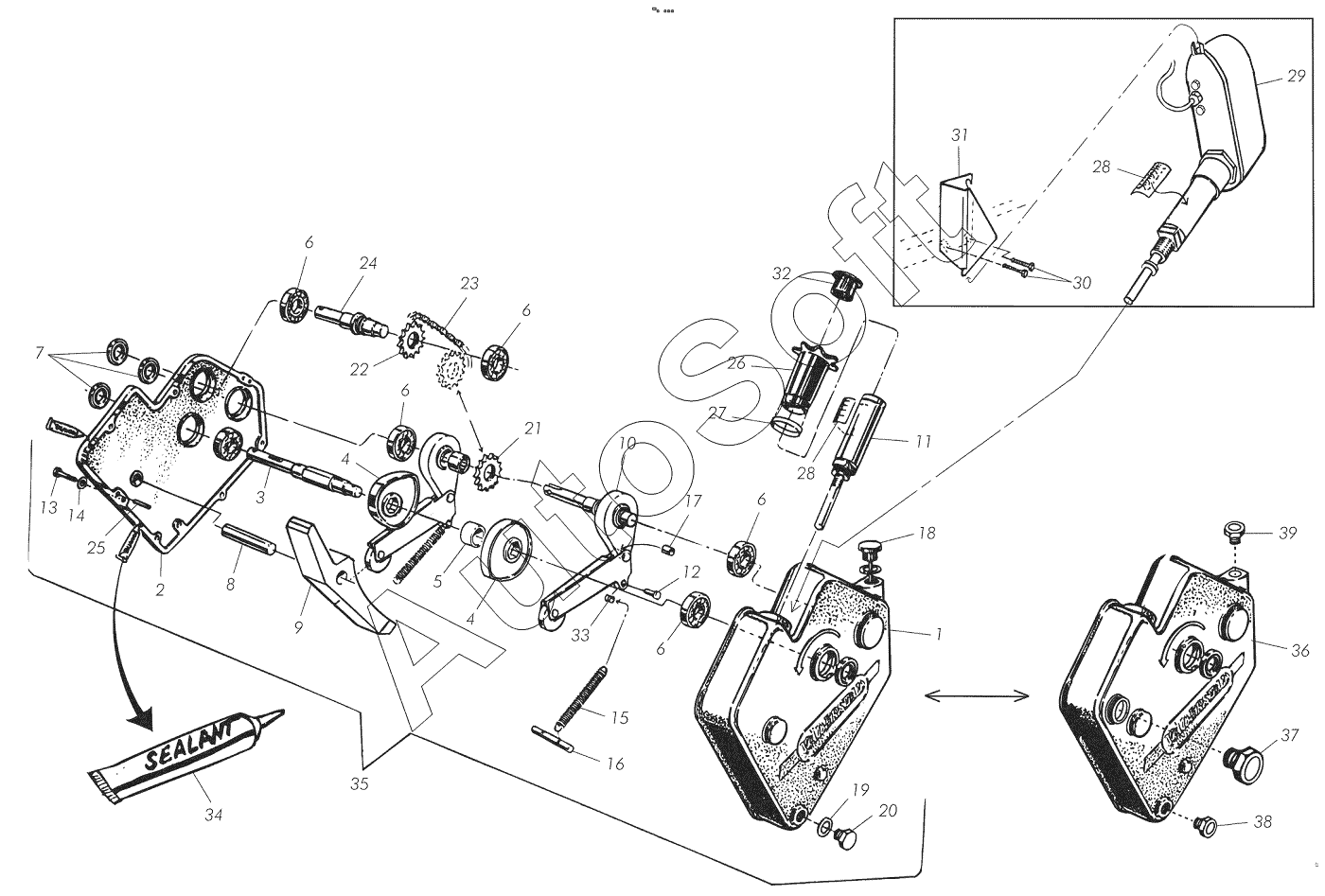

Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). Gear box RD 300-400C/S
1
2
3
4
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Half-gearbox | |
| 2 | 2***8 | Half-gearbox | |
| 3 | 3***6 | Axle | |
| 4 | 3***4 | Eccentric shaft | |
| 5 | 4***5 | Spacer | |
| 6 | 4***1 | Ball bearing | |
| 7 | 4***2 | Axle seal | |
| 8 | 4***3 | Axle | |
| 9 | 3***4 | Curve path | |
| 10 | 3***2 | Retaining mechanism | |
| 11 | 4***9 | Setting handle | |
| 12 | 4***8 | Rivet | |
| 13 | 5***1 | Screw | |
| 14 | 5***1 | Washer | |
| 15 | 4***8 | Spring | |
| 15 | 4***2 | Spring | |
| 16 | 4***9 | Stud | |
| 16 | 4***3 | Stud | |
| 17 | 4***7 | Slide bearing | |
| 18 | 4***9 | Measuring stick | |
| 19 | 4***6 | Copper washer | |
| 20 | 4***5 | Plug | |
| 21 | 4***1 | Chain wheel | |
| 22 | 4***0 | Chain wheel | |
| 23 | 4***0 | Chain | |
| 24 | 4***5 | Axle, rocker | |
| 25 | 4***7 | Cylindrical pin | |
| 26 | 3***5 | Knob | |
| 27 | 4***7 | Sticker, scale | |
| 28 | 4***9 | Sticker, scale | |
| 29 | 4***4 | Cover, actuator | |
| 29 | 4***9 | Adjustment of sown seed amount | |
| 29 | 4***0 | Potentiometer | |
| 29 | 4***8 | Adjusting device | |
| 29 | 4***2 | Cover | |
| 30 | 5***1 | Screw | |
| 31 | 4***2 | Holder | |
| 32 | 4***4 | Plug | |
| 33 | 4***5 | Spacer | |
| 33 | 4***4 | Spacer | |
| 34 | 6***4 | Sealant | |
| 35 | 2***6 | Gearbox | |
| 36 | 4***7 | Half-gearbox | |
| 37 | 4***8 | Oil level window | |
| 38 | 4***9 | Plug | |
| 39 | 4***0 | Plug |
