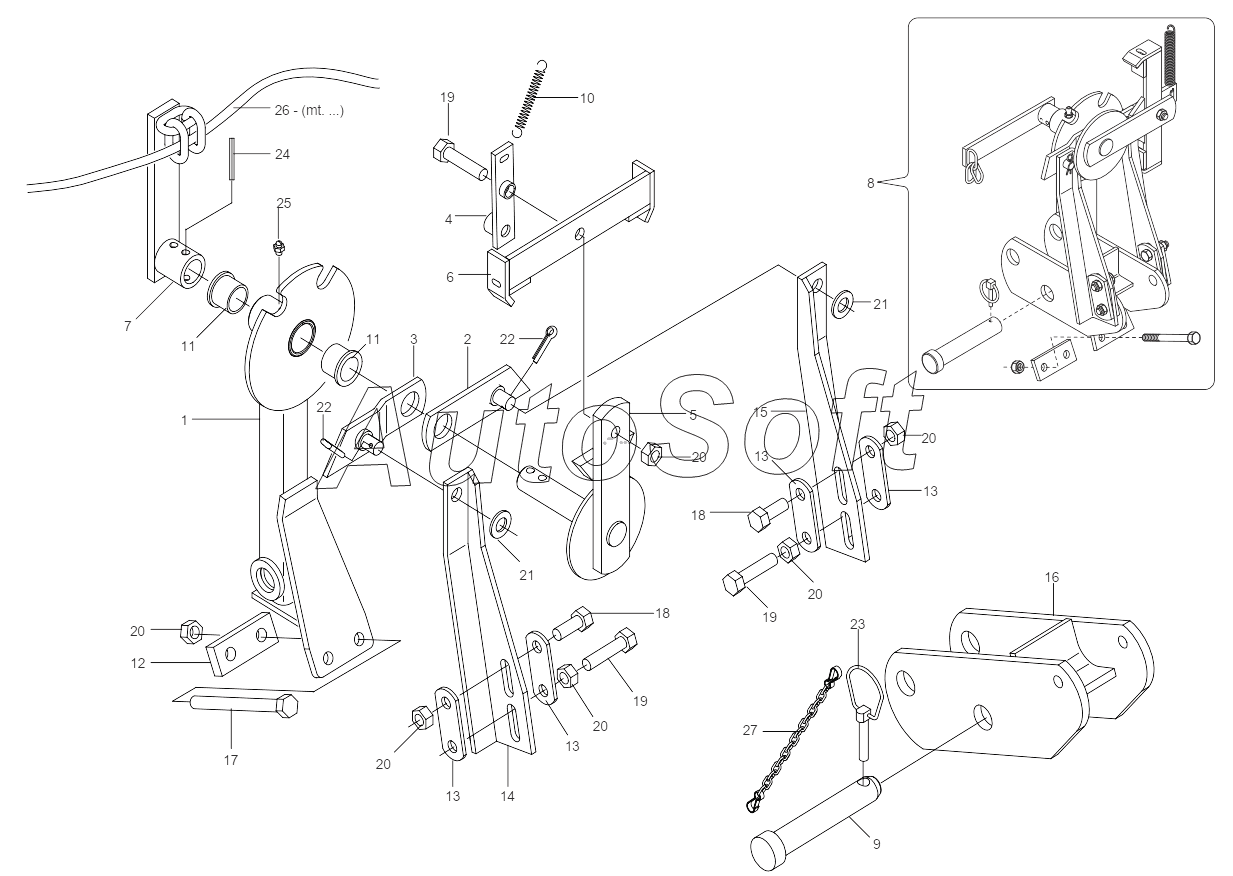

Каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C (2011). MECHANICAL DRAWER COMMAND
14
27
26
25
24
23
22
22
21
21
20
20
20
20
20
20
19
19
19
18
18
17
16
15
1
13
13
13
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Comando segnaf.sp | |
| 2 | G***0 | Flat lever | |
| 3 | G***0 | Pressed lever | |
| 4 | G***0 | Rowmarker snap lever | |
| 5 | G***0 | Snap lever support | |
| 6 | G***0 | Levers hook up stop | |
| 7 | G***0 | Rowmarker rope stop sp | |
| 8 | G***1 | Automatic shooting | |
| 9 | F***3 | Pin | |
| 10 | G***0 | Galv.tank tract.spring | |
| 11 | G***7 | Bronze bushing | |
| 12 | G***4 | Striker plate | |
| 13 | G***2 | Striker plate- arms | |
| 14 | G***1 | Arm-lower left rowmark. Contr. | |
| 15 | G***2 | Right lower arm-rowmark.contr. | |
| 16 | G***2 | Control coupling 3. Point | |
| 17 | F***2 | Bolt | |
| 18 | F***0 | BOLT M12X30 | |
| 19 | F***7 | Screw | |
| 20 | F***3 | NUT M12X1,75 U5588 6.8 ZN | |
| 21 | F***8 | WAS.M14 15X28X2,5 U6592 ZB | |
| 22 | F***7 | SPLIT PIN 5X30 1336 GALVAN. | |
| 23 | F***7 | SNAP PIN D9 B/83 ZN | |
| 24 | F***1 | Pin | |
| 25 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 26 | F***9 | Polipropilene | |
| 27 | G***1 | CHAIN WITH SPRING CATCH |
