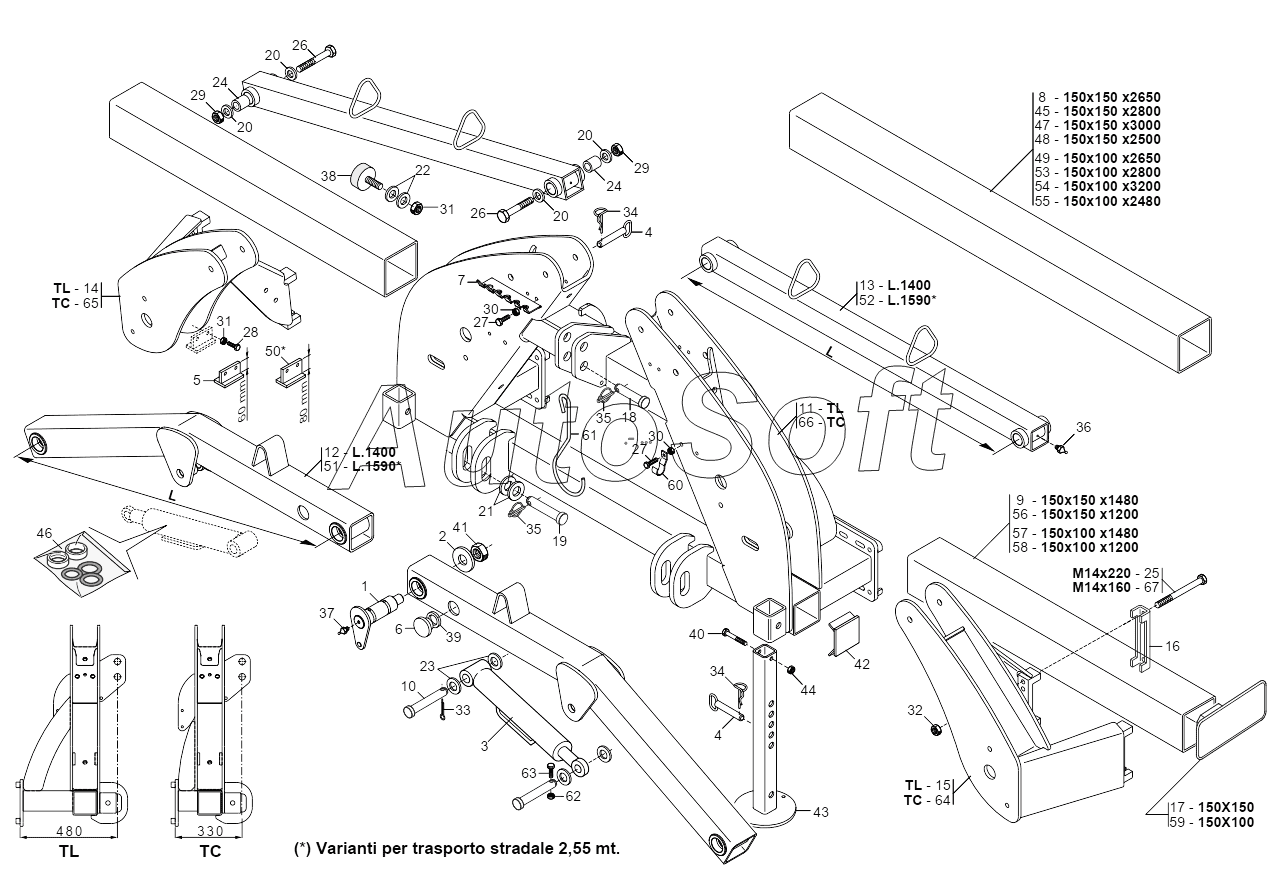

Каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C (2011). FOLDABLE FRAME
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
35
59
67
66
65
64
63
62
61
60
34
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
4
3
2
1
19
20
20
20
20
21
22
23
24
24
25
26
26
27
27
28
29
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Rotation plug | |
| 2 | G***0 | Flange | |
| 3 | G***2 | Cylinder | |
| 4 | G***0 | Pin | |
| 5 | G***0 | Mobile frame stop | |
| 6 | G***0 | Sliding plate | |
| 7 | G***0 | Pipe support | |
| 8 | G***0 | Fixed frame | |
| 9 | G***1 | Square tube | |
| 10 | F***6 | Bolt | |
| 11 | G***0 | Si-mti bearing frame | |
| 12 | G***3 | Lower arm | |
| 13 | G***1 | Top arm | |
| 14 | G***4 | Rh mobile frame support | |
| 15 | G***4 | Lh mobile frame support | |
| 16 | G***1 | STRIKER | |
| 17 | G***0 | CAP FOR FRAME 150 | |
| 18 | F***4 | Bolt | |
| 19 | F***1 | Pin | |
| 20 | G***3 | Washer | |
| 21 | G***0 | Washer | |
| 22 | G***6 | Washer | |
| 23 | G***0 | Washer | |
| 24 | G***0 | Bushing | |
| 25 | F***6 | SCREW M14X2X220 U5737 8.8 BR | |
| 26 | F***2 | Screw | |
| 27 | F***6 | SCREW M10X1,5X30 5739 8.8 ZN | |
| 28 | F***0 | BOLT M12X30 | |
| 29 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 30 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 31 | F***3 | NUT M12X1,75 U5588 6.8 ZN | |
| 32 | F***6 | NUT M14X2 | |
| 33 | F***2 | Split pin | |
| 34 | F***4 | Spring split pin | |
| 35 | F***7 | SNAP PIN D9 B/83 ZN | |
| 36 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 37 | F***1 | Grease nipple | |
| 38 | F***9 | BUFFER-CYL. 75X25 M12 781103 | |
| 39 | G***0 | Washer | |
| 40 | F***6 | Screw | |
| 41 | F***1 | Self-lock nut | |
| 42 | G***0 | Frame cap | |
| 43 | G***0 | Piegh frame shore | |
| 44 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 45 | G***1 | FRAME PIPE L=2800 | |
| 46 | F***8 | Kit o-ring cylinder | |
| 47 | G***0 | Fixed frame pipe | |
| 48 | G***0 | Fixed frame pipe | |
| 49 | G***0 | Rectangular pipe | |
| 50 | G***0 | Frame stop | |
| 51 | G***1 | Lower arm long | |
| 52 | G***0 | Long support arm coupling | |
| 53 | G***0 | Rectangular pipe | |
| 54 | G***0 | Frame pipe | |
| 55 | G***0 | RECTANGULAR PIPE 150X100X6X248 | |
| 56 | G***0 | Pipe | |
| 57 | G***0 | Rectangular pipe | |
| 58 | G***0 | Rectangular pipe | |
| 59 | G***0 | COMPL. FRAME PLUG 150X100 B319 | |
| 60 | F***1 | Shaft hook support | |
| 61 | F***0 | SHAFT HOOK | |
| 62 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 63 | F***9 | Screw | |
| 64 | G***0 | Mobile frame sx tc | |
| 65 | G***0 | Mobile dx frame tc | |
| 66 | G***0 | Frame bearing tc | |
| 67 | F***5 | SCREW M14X160 5737 8.G |
