Каталог запасных частей к технике: Gaspardo ZENO (2006). ZENO 28
1
1
1
2
2
3
4
5
6
7
8
9
9
10
11
11
11
12
12
13
14
15
15
16
17
18
19
20
20
20
21
22
23
24
24
25
25
26
26
26
26
26
26
27
27
27
28
28
29

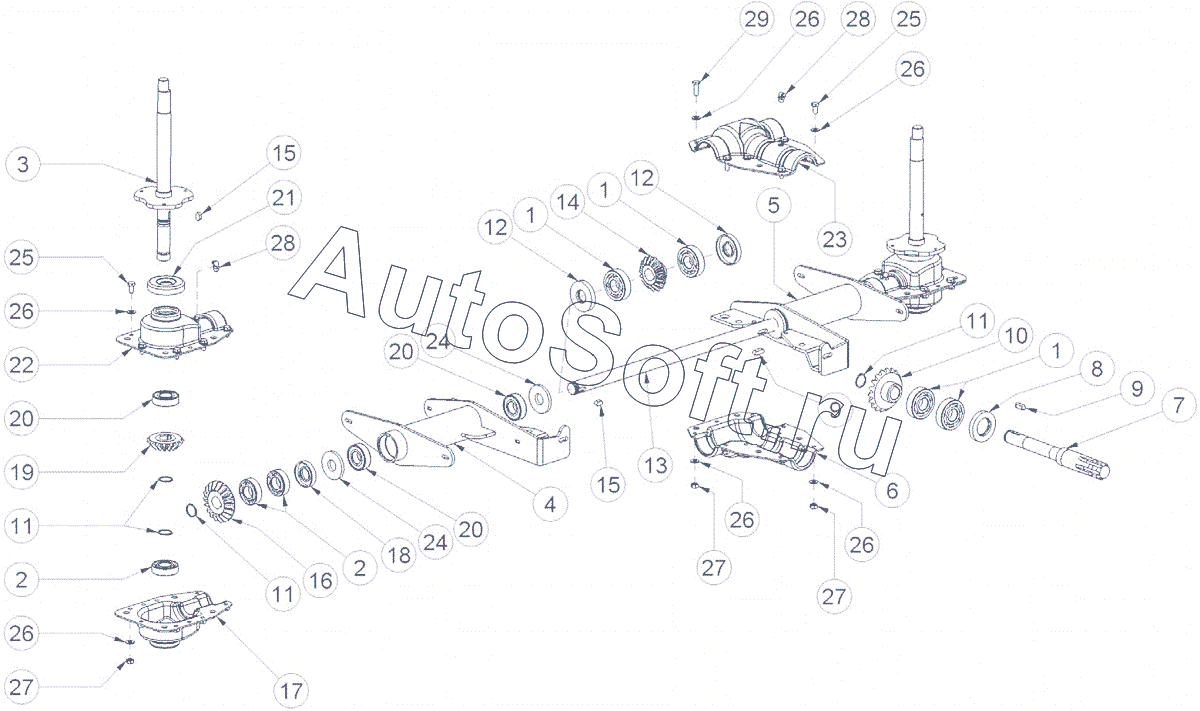

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***8 | BEARING 6305 | |
| 2 | C***2 | BEARING 6205 | |
| 3 | A***1 | OUTPUT SHAFT GEARBOX SP-52-70-95 | |
| 4 | S***6 | RIGHT OSCILLATING STRUCTURE SP95 | |
| 5 | S***7 | LEFT OSCILLATING STRUCTURE SP95 | |
| 6 | S***9 | LOWER GEAR BOX OMB 2 | |
| 7 | A***0 | INPUT SHAFT P.T.O. 1"3/8 OMB2 DM25 | |
| 8 | A***5 | OIL SEAL 35X62X10 | |
| 9 | L***1 | KEY 7X8X25 | |
| 10 | R***4 | TOOTHED WHEEL M4,5 Z 19 OMB 2E | |
| 11 | S***1 | RETAINING RING E 25 UNI 7435 | |
| 12 | A***3 | OIL SEAL 25X62X10 | |
| 13 | A***8 | TRASVERSAL SHAFT ZENO- 24-28-32 | |
| 14 | R***3 | TOOTHED WHEEL M4,5 Z 15 OMB 2E | |
| 15 | L***5 | KEY 8X7X16 | |
| 16 | R***6 | TOOTHED WHEEL M4,5 Z 19 OMB 3 | |
| 17 | S***2 | LOWER GEAR BOX OMB 3 | |
| 18 | A***3 | OIL SEAL 25X52X10 | |
| 19 | R***5 | TOOTHED WHEEL M4,5 Z 15 OMB 3 | |
| 20 | C***1 | BEARING 6205 2RS | |
| 21 | F***1 | STAINLESS STEEL DUST PROTECTION FLANGE | |
| 22 | S***1 | UPPER GEAR BOX OMB 3 | |
| 23 | S***6 | UPPER GEAR BOX OMB 2 | |
| 24 | R***8 | RUBBER WASHER DM 58 DM 26 SP 6 | |
| 25 | V***4 | ST.STEEL HEXAGON HEAD SCREW 8X16 UNI5739 | |
| 26 | R***7 | ST.STEEL FLAT WASHER DM 8 UNI 6592 | |
| 27 | D***6 | STAINLESS STEEL HEXAGON NUT DM8 UNI 5588 | |
| 28 | I***2 | GREASE NIPPLE M 10 X 1,5 90°UNI 7663C | |
| 29 | V***2 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 |
