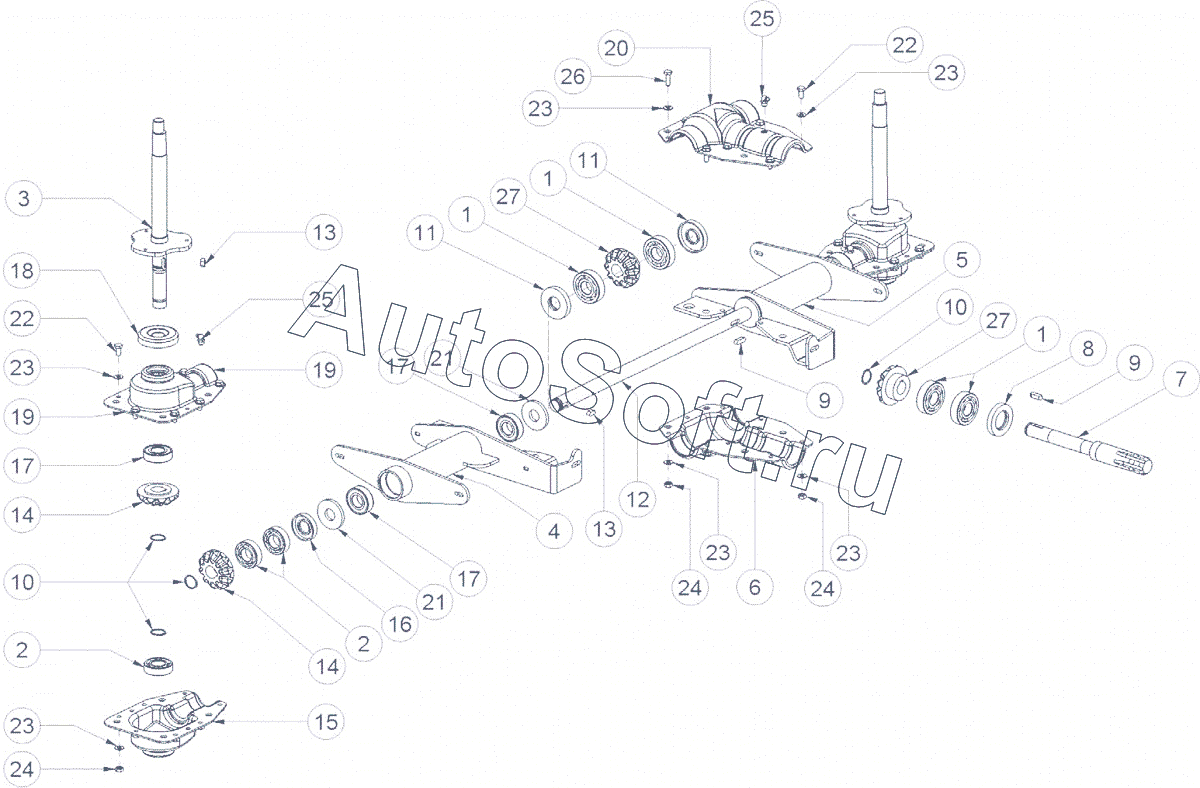

Каталог запасных частей к технике: Gaspardo ZENO (2006). ZENO 32
14
14
27
27
26
25
25
24
24
24
23
23
23
23
23
23
22
22
21
21
20
19
19
18
17
17
17
16
15
1
1
1
13
13
12
11
11
10
10
9
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***8 | BEARING 6305 | |
| 2 | C***2 | BEARING 6205 | |
| 3 | A***1 | OUTPUT SHAFT GEARBOX SP-52-70-95 | |
| 4 | S***6 | RIGHT OSCILLATING STRUCTURE SP95 | |
| 5 | S***7 | LEFT OSCILLATING STRUCTURE SP95 | |
| 6 | S***9 | LOWER GEAR BOX OMB 2 | |
| 7 | A***0 | INPUT SHAFT P.T.O. 1"3/8 OMB2 DM25 | |
| 8 | A***5 | OIL SEAL 35X62X10 | |
| 9 | L***1 | KEY 7X8X25 | |
| 10 | S***1 | RETAINING RING E 25 UNI 7435 | |
| 11 | A***3 | OIL SEAL 25X62X10 | |
| 12 | A***8 | TRASVERSAL SHAFT ZENO- 24-28-32 | |
| 13 | L***5 | KEY 8X7X16 | |
| 14 | R***2 | TOOTHED WHEEL M6,5 Z11 25X45,75 C48 | |
| 15 | S***2 | LOWER GEAR BOX OMB 3 | |
| 16 | A***3 | OIL SEAL 25X52X10 | |
| 17 | C***1 | BEARING 6205 2RS | |
| 18 | F***1 | STAINLESS STEEL DUST PROTECTION FLANGE | |
| 19 | S***1 | UPPER GEAR BOX OMB 3 | |
| 20 | S***6 | UPPER GEAR BOX OMB 2 | |
| 21 | R***8 | RUBBER WASHER DM 58 DM 26 SP 6 | |
| 22 | V***4 | ST.STEEL HEXAGON HEAD SCREW 8X16 UNI5739 | |
| 23 | R***7 | ST.STEEL FLAT WASHER DM 8 UNI 6592 | |
| 24 | D***6 | STAINLESS STEEL HEXAGON NUT DM8 UNI 5588 | |
| 25 | I***2 | GREASE NIPPLE M 10 X 1,5 90°UNI 7663C | |
| 26 | V***2 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 | |
| 27 | R***2 | TOOTHED WHEEL M4,6 Z 17 OMB 33 |
