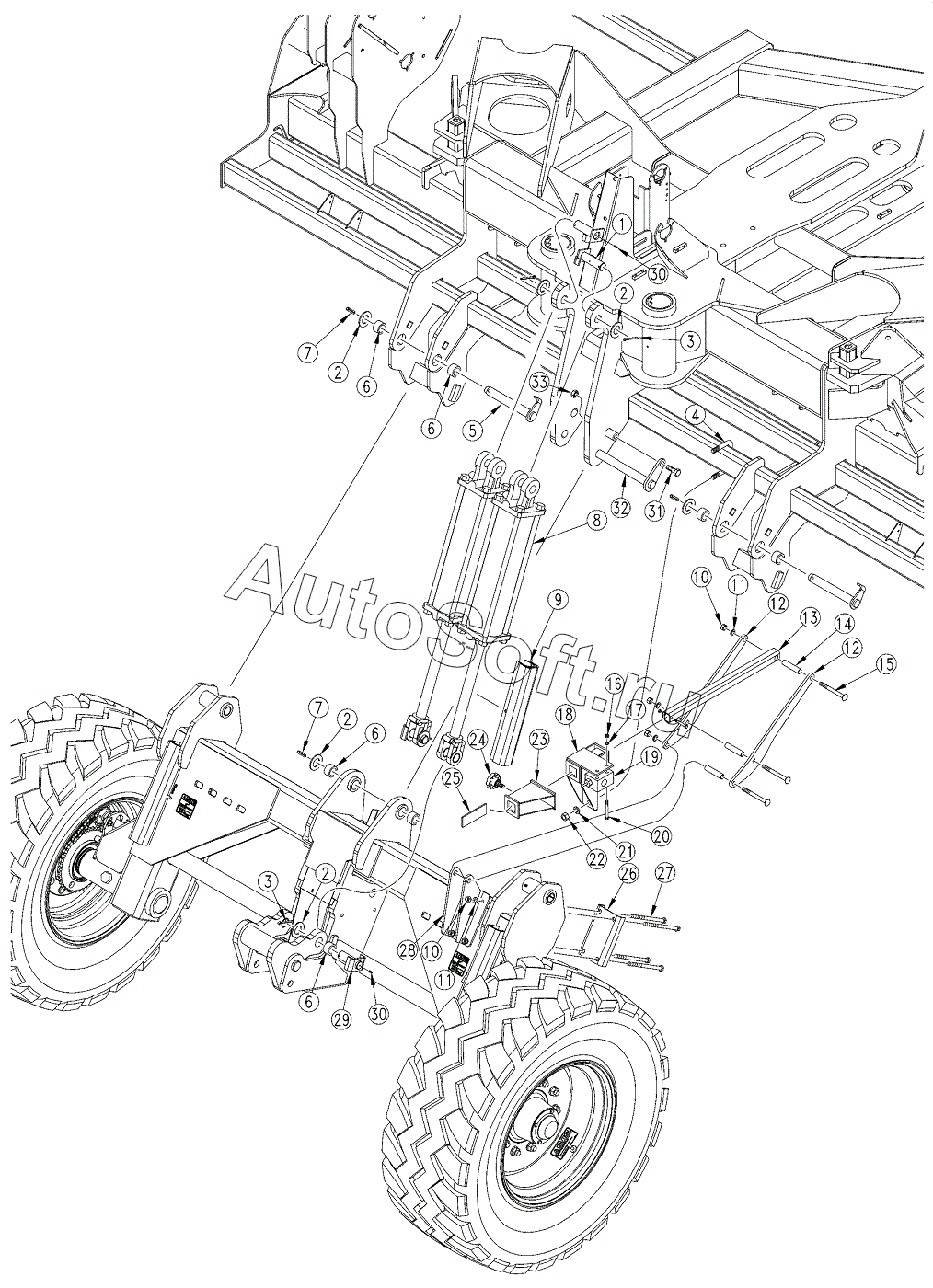

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Rockshaft to Frame
1
2
2
2
2
3
3
4
5
6
6
6
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | CYL PIN NR 1.25X3.72USBX3.13CH | |
| 2 | 8***C | WASHER FLAT | |
| 3 | 8***C | PIN COTTER 1/4 X 2 1/2 PLT | |
| 4 | 8***C | U-BOLT 5/8-11 X 4 1/32 X 3 3/8 | |
| 5 | 1***H | 40P ROCKSHAFT PIN WELDMENT | |
| 6 | 8***C | BUSHING 1 1/2 X 1 1/4 X 1 1/2 | |
| 7 | 8***C | PIN ROLL | |
| 8 | 8***C | CYL REP 5X16X1.5 ROD (TIE) | |
| 9 | 1***H | CYLINDER LOCK CHANNEL 1 1/2X16 | |
| 10 | 8***C | NUT HEX | |
| 11 | 8***C | WASHER LOCK SPRING | |
| 12 | 1***D | DEPTH STOP CURVED LINK PLATE | |
| 13 | 8***C | WASHER LOCK SPRING | |
| 14 | 1***D | TUBE RND CREW 3/4ODX12GX3.25 | |
| 15 | 8***C | RHSNB 1/2-13X5 GR5 | |
| 16 | 8***C | NUT HEX | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 1***H | DEPTH VALVE MOUNT | |
| 19 | 8***C | VALVE, STROKE CTRL 35 GPM -12 | |
| 20 | 8***C | HHCS 3/8-16X2 3/4 GR5 | |
| 21 | 8***C | WASHER LOCK SPRING | |
| 22 | 8***C | NUT HEX | |
| 23 | 1***H | STROKE CONTROL PADDLE WLDMT | |
| 24 | 8***C | KNOB 1/2-13 MALE THD 2 3/8OD | |
| 25 | 1***D | BAR FLT HR 3/16X1 3/4X4.88 | |
| 26 | 2***D | DEPTH STOP BOLT PLATE | |
| 27 | 8***C | HHCS 1/2-13X8 GR5 | |
| 28 | 1***D | DEPTH STOP TUBE BRACKET | |
| 29 | 1***H | CYL PIN NR 1.25X3.09X2.63 W/GR | |
| 30 | 8***C | GREASE ZERK STRAIGHT | |
| 31 | 8***C | HHCS | |
| 32 | 1***H | 3N40HD ROCKSHAFT PIN WELDMENT | |
| 33 | 8***C | NUT HEX NYLOCK 5/8-11 PLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
