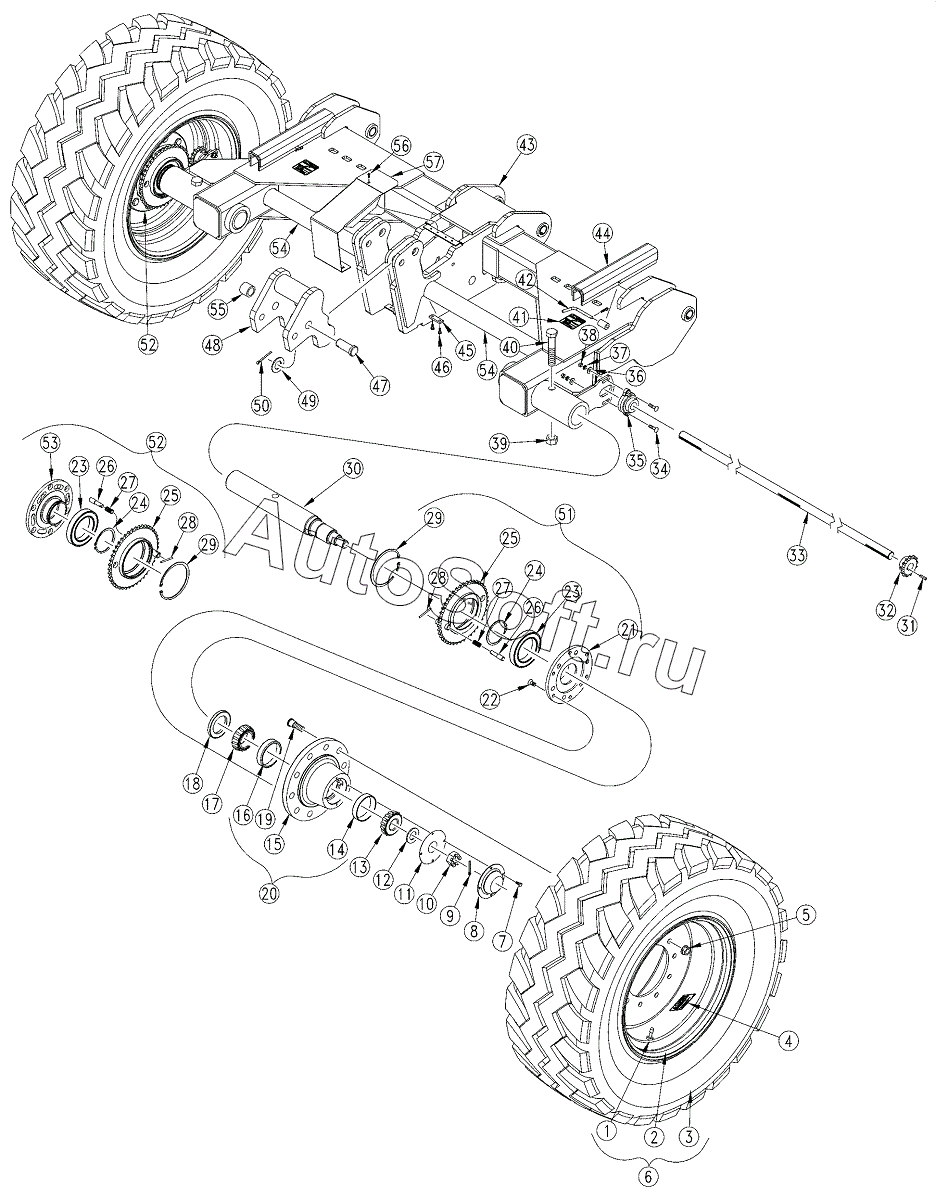

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Rockshaft
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | VALVE STEM TR618AX.625X1.88LG | |
| 2 | 8***C | WHEEL 22.5X13 10 BOLT 0 OFFSET | |
| 3 | 8***C | TIRE 18-22.5 NHS 16 PLY | |
| 4 | 8***C | DECAL CAUTION TIRE 85 PSI /265 | |
| 5 | 8***C | NUT HEX FLANGE 3/4-16 PLT | |
| 6 | 1***K | TIRE/WHL 18-22.5 NHS 10 BOLT | |
| 7 | 8***C | HHCS | |
| 8 | G***6 | HUB CAP GKN ARMSTRONG | |
| 9 | 8***C | PIN COTTER | |
| 10 | 8***C | NUT HEX SLOTTED 1 1/4-12 PLAIN | |
| 11 | G***0 | RUBBER GASKET GKN ARMSTRONG | |
| 12 | G***8 | SPINDLE WASHER GKN ARMSTRONG | |
| 13 | 8***C | BRG CONE 1.75IDX1.15WD #460 | |
| 14 | 8***C | BRG CUP 4.25ODX.87WD #453A | |
| 15 | G***0 | HUB 10-BOLT MACHINED CASTING | |
| 16 | 8***C | BRG CUP 4.43ODX.93WD #39520 | |
| 17 | 8***C | BRG CONE 2.50ID #39585 | |
| 18 | G***8 | GREASE SEAL GKN ARMSTRONG | |
| 19 | 8***C | HUB STUD 3/4-16X2 9/16 GR5 | |
| 20 | 8***C | HUB ASSY 10 BOLT 12000# | |
| 21 | 1***H | LOCKOUT HUB WELDMENT LH DRIVE | |
| 22 | 8***C | HSFCHCS 1/2-20 X 1 GR5 | |
| 23 | 8***C | BRG BALL 100IDX150ODX24W | |
| 24 | 8***C | SNAP RING EXT 3.938 | |
| 25 | 1***H | LOCKOUT SPROCKET WELDMENT | |
| 26 | 2***D | LOCKOUT PLUNGER | |
| 27 | 8***C | SPRING COMP .625OD .055W 1.25L | |
| 28 | 8***C | PIN ROLL 3/16 X 2 1/2 LG. PTL. | |
| 29 | 8***C | SNAP RING INT 6.000 | |
| 30 | 8***C | 3N40 HD SPINDLE 10 BOLT 12000# | |
| 31 | 1***D | KEY 1/4 X 1/4 X 1 1/4 LG | |
| 32 | 8***C | SPKT 60B13 1 1/4 BORE W/KW&SS | |
| 33 | 2***D | 1 1/4 LOWER DRIVE SHAFT | |
| 34 | 8***C | RHSNB 3/8-16X1 1/2 GR5 | |
| 35 | 8***C | BEARING 1 1/4 ID 2 BOLT FLANGE | |
| 36 | 8***C | WASHER FLAT | |
| 37 | 8***C | WASHER LOCK SPRING | |
| 38 | 8***C | NUT HEX | |
| 39 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 40 | 8***C | HHCS 1-8X5 1/2 GR5 | |
| 41 | 8***C | DECAL CAUTION TIRES NOT A STEP | |
| 42 | 8***C | PIN 3/8 X 3 USABLE LW/PIN | |
| 43 | 1***H | 3N40HD ROCKSHAFT WELDMENT | |
| 44 | 1***H | CYLINDER LOCK CHANNEL 1 1/2X16 | |
| 45 | 2***D | SHIELD LOCK TAB | |
| 46 | 8***C | SCREW HEX SELF TAP | |
| 47 | 8***C | PIN CLEVIS 1 1/4 X 3 | |
| 48 | 1***H | ROCKSHAFT FLOATING LUG WELDMT | |
| 49 | 8***C | WASHER FLAT | |
| 50 | 8***C | PIN COTTER 1/4 X 2 1/2 PLT | |
| 51 | 1***S | LOCKOUT SPROCKET ASY LH DRIVE | |
| 52 | 1***S | LOCKOUT SPROCKET ASY RH DRIVE | |
| 53 | 1***H | LOCKOUT HUB WELDMENT RH DRIVE | |
| 54 | 2***D | DRIVE SHAFT GUARD TUBE | |
| 55 | 8***C | BUSHING SPINDLE | |
| 56 | 8***C | SCR HEX SELF TAP | |
| 57 | 2***D | CENTER DRIVE CHAIN UPPER COVER |
