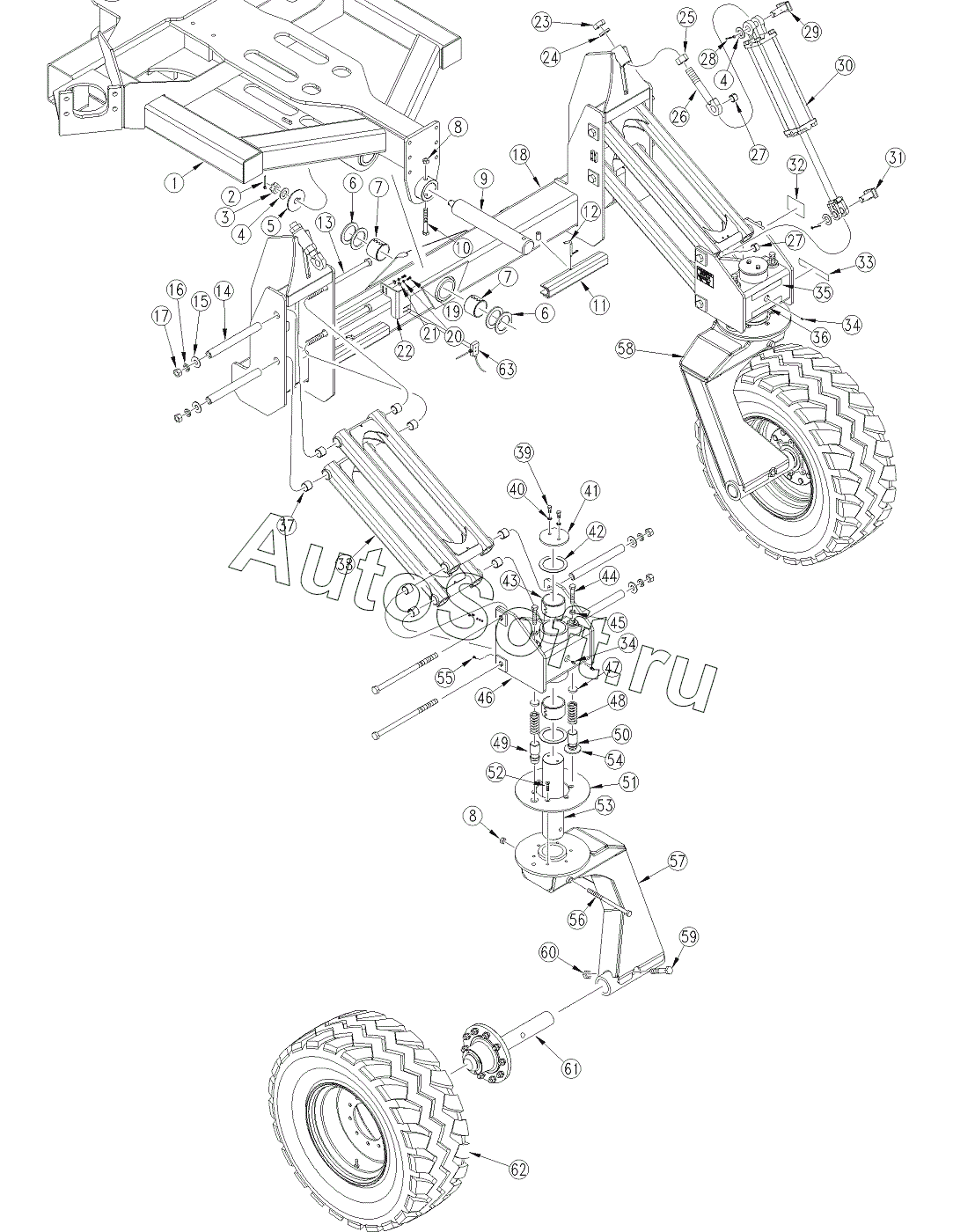

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Rear Axle Assembly
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | 3N40HD CENTER FRAME WELDMENT | |
| 2 | 8***C | PIN COTTER | |
| 3 | 8***C | NUT HEX SLOTTED | |
| 4 | 8***C | WASHER FLAT | |
| 5 | 1***D | PIVOT PIN RETAINER WASHER | |
| 6 | 1***D | SPACER WASHER | |
| 7 | 8***C | BUSHING 4.0X3.5X3.0 LONG SPLIT | |
| 8 | 8***C | NUT LOCK | |
| 9 | 1***D | 40P TOOLBAR PIVOT PIN | |
| 10 | 8***C | HHCS 3/4-10X6 GR5 | |
| 11 | 1***H | CYL LOCK CHANNEL 1 1/2X17 3/4 | |
| 12 | 8***C | PIN 3/8 X 3 USABLE LW/PIN | |
| 13 | 8***C | HHCS 1-8X18 GR5 | |
| 14 | 1***D | 40P CASTER INNER PIVOT TUBE | |
| 15 | 8***C | WASHER FLAT 1 USS PLT | |
| 16 | 8***C | WASHER LOCK SPRING 1 PLT | |
| 17 | 8***C | NUT HEX | |
| 18 | 1***H | 3N40HD REAR AXLE WELDMENT | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | WASHER LOCK SPRING | |
| 21 | 8***C | WASHER FLAT | |
| 22 | 4***D | BRKT LIFT SWITCH 3PYP | |
| 23 | 8***C | NUT HEX JAM 1 1/2-6 PLT | |
| 24 | 8***C | WASHER LOCK 1 1/2 PLT | |
| 25 | 8***C | NUT HEX 1 1/2-6 PLT | |
| 26 | 1***H | EYEBOLT WELDMENT | |
| 27 | 8***C | BUSHING SPINDLE | |
| 28 | 8***C | PIN COTTER 1/4 X 2 1/2 PLT | |
| 29 | 1***H | CYL PIN NR 1.25X3.63USBX3.13CH | |
| 30 | 8***C | CYL REP 4.5X16X1.5 ROD (TIE) | |
| 31 | 1***H | CYL PIN NR 1.25X3.09X2.63 W/GR | |
| 32 | 8***C | DECAL WARNING PINCH PT/CRUSH | |
| 33 | 8***C | DECAL REFLECTOR AMBER | |
| 34 | 8***C | GREASE ZERK STRAIGHT | |
| 35 | 8***C | DECAL REFLECTOR RED | |
| 36 | 8***C | DECAL REFLECTR DAYTIME | |
| 37 | 8***C | BUSHING 1 7/8X1 5/8X1 1/2 SPLT | |
| 38 | 1***H | CASTER PARALLEL ARM WELDMENT | |
| 39 | 8***C | HHCS | |
| 40 | 8***C | WASHER LOCK SPRING | |
| 41 | 2***D | 4 1/2 CASTER RETAINER CAP | |
| 42 | 2***D | 4 1/2 PIVOT THRUST WASHER | |
| 43 | 8***C | BUSHING 5X4 1/2X3 CONNEX | |
| 44 | 8***C | HHCS 3/4-10X4 GR5 FTHD | |
| 45 | 8***C | NUT HEX JAM 3/4-10 PLT | |
| 46 | 1***H | 40HD REAR RH CASTER SUPPORT WL | |
| 47 | 1***D | CASTER SPRING PLUNGER | |
| 48 | 8***C | SPRING COMP 1.88OD x .362W | |
| 49 | 1***D | CASTER DETENT PIN | |
| 50 | 1***H | CASTER PRESSURE PIN WELDMENT | |
| 51 | 2***D | 40HD REAR CASTER LOCK PLT HARD | |
| 52 | 8***C | HSFCHCS 1/2-13X2 GR8 PLT | |
| 53 | 2***D | 4 1/2 CASTER VERTICAL SHAFT | |
| 54 | 8***C | CASTER FRICTION PRESSURE DISK | |
| 55 | 8***C | HHCS 1/4-28X3/8 GR5 | |
| 56 | 8***C | HHCS 3/4-10X12 GR5 PLT | |
| 57 | 1***H | CASTER 40HD SINGLE RH REAR | |
| 58 | 1***H | CASTER 40HD SINGLE LH REAR | |
| 59 | 8***C | HHCS 1-8X5 1/2 GR5 | |
| 60 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 61 | 1***K | 3N40HD 10 BOLT HUB AND SPINDLE | |
| 62 | 1***K | TIRE/WHL 18-22.5 NHS 10 BOLT | |
| 63 | V***3 | VERIS SPEED SNSR SWITCH HRNESS |
