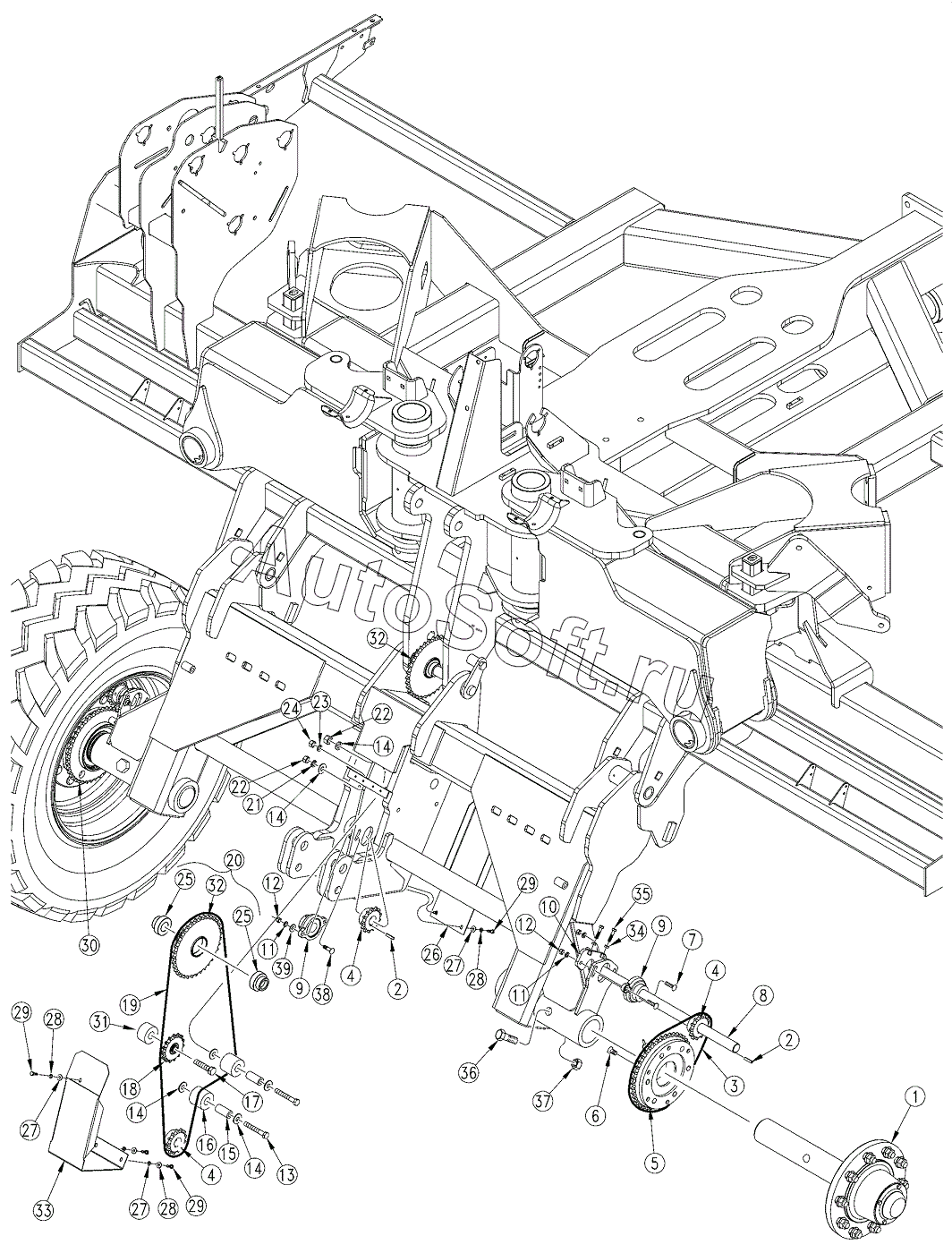

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Rockshaft Ground Drive
1
2
2
3
4
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
27
27
28
28
28
29
29
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***K | 3N40HD 10 BOLT HUB AND SPINDLE | |
| 2 | 1***D | KEY 1/4 X 1/4 X 1 1/4 LG | |
| 3 | 1***D | CHAIN RL #60 50 PITCHES | |
| 4 | 8***C | SPKT 60B13 1 1/4 BORE W/KW&SS | |
| 5 | 1***S | LOCKOUT SPROCKET ASY LH DRIVE | |
| 6 | 8***C | HSFCHCS 1/2-20 X 1 GR5 | |
| 7 | 8***C | RHSNB | |
| 8 | 2***D | 1 1/4 LOWER DRIVE SHAFT | |
| 9 | 8***C | BEARING 1 1/4 ID 2 BOLT FLANGE | |
| 10 | 1***H | BEARING SUPPORT PLATE | |
| 11 | 8***C | WASHER LOCK SPRING | |
| 12 | 8***C | NUT HEX | |
| 13 | 8***C | HHCS | |
| 14 | 8***C | WASHER FLAT | |
| 15 | 1***D | TUBE RND 1 OD X 7/32W X 2.13 | |
| 16 | 8***C | PLASTIC IDLER TUBE | |
| 17 | 8***C | HHCS 5/8-18X2 3/4 GR5 | |
| 18 | 8***C | 60C15 IDLER SPROCKET W/BEARING | |
| 19 | 1***D | CHAIN RL #60 90 PITCHES | |
| 20 | 1***S | IDLER BEARING ASSEMBLY | |
| 21 | 8***C | WASHER LOCK SPRING | |
| 22 | 8***C | NUT HEX | |
| 23 | 8***C | WASHER LOCK SPRING | |
| 24 | 8***C | NUT HEX | |
| 25 | 8***C | BRG 1.25IDX2.44OD W/LOCK COLLR | |
| 26 | 2***D | CENTER DRIVE CHAIN LOWER COVER | |
| 27 | 8***C | WASHER FLAT | |
| 28 | 8***C | WASHER LOCK SPRING | |
| 29 | 8***C | SCR HEX SELF TAP | |
| 30 | 1***S | LOCKOUT SPROCKET ASY RH DRIVE | |
| 31 | 2***D | TUBE 1 OD X 5/32 WL X 3/4 | |
| 32 | 1***H | DOUBLE SPROCKET IDLER | |
| 33 | 2***D | CENTER DRIVE CHAIN UPPER COVER | |
| 34 | 8***C | NUT HEX JAM 5/16-18 PLT. | |
| 35 | 8***C | HHCS 5/8-11X2 1/2 GR5 NYL | |
| 36 | 8***C | HHCS 1-8X5 1/2 GR5 | |
| 37 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 38 | 8***C | RHSNB 3/8-16X1 1/2 GR5 | |
| 39 | 8***C | WASHER FLAT |
