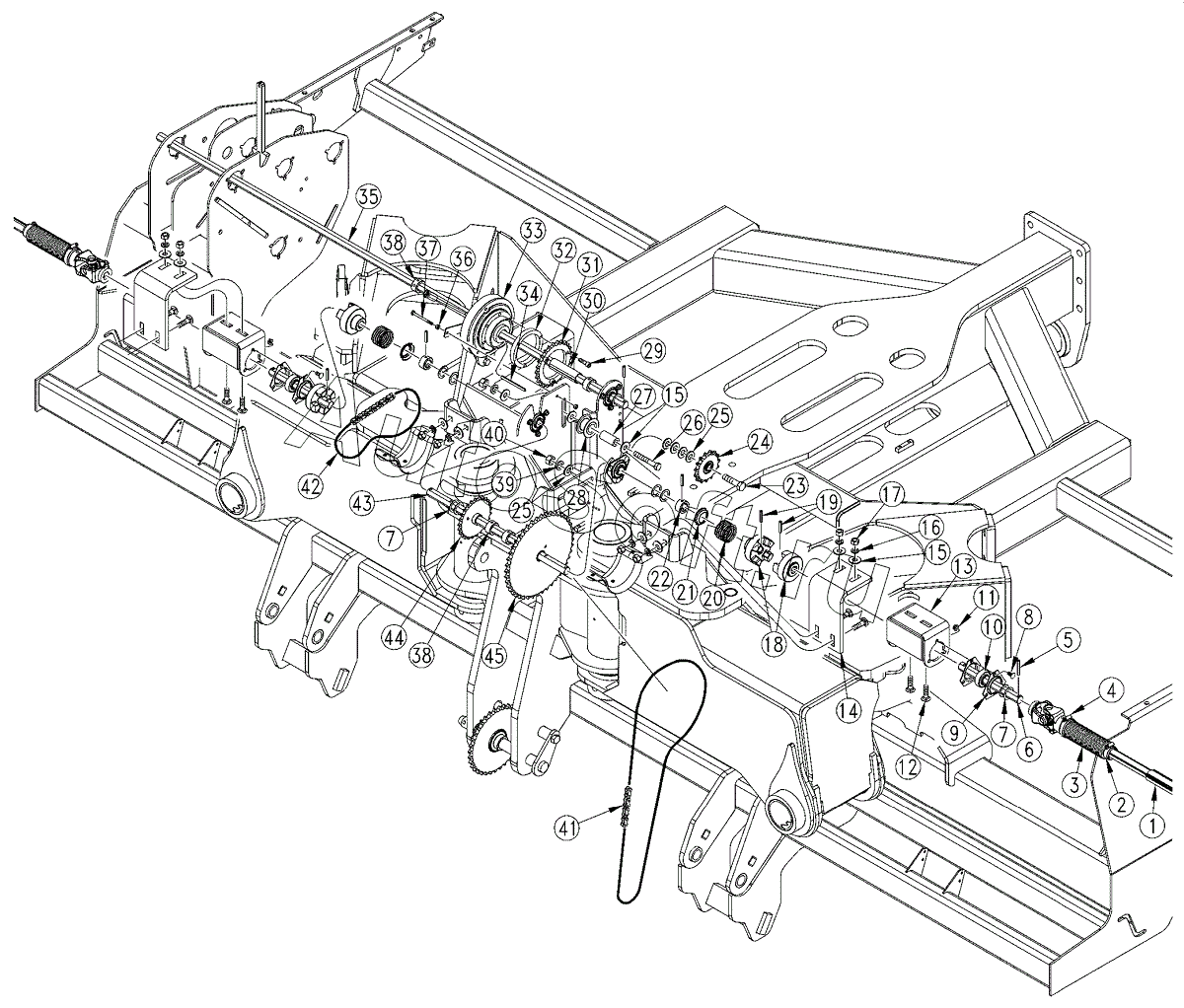

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Drive
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | DRIVESHAFT YP PLANTER | |
| 2 | 8***C | CLAMP WRM DRV | |
| 3 | 8***C | DRIVE SHAFT BELLOWS | |
| 4 | 8***C | CLAMP WRM DRV#28 SS(1.31-2.25) | |
| 5 | 8***C | PIN ROLL 1/4 X 2 LG PL | |
| 6 | 2***D | BREAKAWAY DRIVE SHAFT | |
| 7 | 8***C | WASHER MACH 1.50 X 1.00 X 18GA | |
| 8 | 8***C | RHSNB | |
| 9 | 8***C | FLANGETTE 52 3-BOLT PLT | |
| 10 | 8***C | BRG | |
| 11 | 8***C | NUT HEX FLG TP LK | |
| 12 | 8***C | RHSNB 1/2-13X1 3/4 GR5 | |
| 13 | 1***H | BREAKAWAY DRIVE BRG MOUNT WLD | |
| 14 | 2***D | BREAKAWAY DRIVE ADJ PLATE | |
| 15 | 8***C | WASHER FLAT | |
| 16 | 8***C | WASHER LOCK SPRING | |
| 17 | 8***C | NUT HEX | |
| 18 | 1***D | BRKAWAY CLUTCH 7/8 HX SHORT BR | |
| 19 | 8***C | PIN ROLL | |
| 20 | 8***C | SPRING COMP | |
| 21 | 1***D | CLUTCH SPRING RETAINER | |
| 22 | 4***D | 7/8 HEX X 3/4 LNG SPKT SPACER | |
| 23 | 8***C | HHCS | |
| 24 | 8***C | 60C15 IDLER SPROCKET W/BEARING | |
| 25 | 8***C | WASHER FLAT | |
| 26 | 8***C | HHCS | |
| 27 | 1***D | TUBE RND 1 OD X 7/32W X 2.13 | |
| 28 | 8***C | IDLER SPOOL #50 2.38X1.01X.31 | |
| 29 | 8***C | HSHCS M8X1.25X30 GR8.8 PLT | |
| 30 | 1***D | BUSHING 1 1/8 ODX7/8 HEX BORE | |
| 31 | 8***C | SPKT 50A25 CLUTCH METRIC BORE | |
| 32 | 1***D | CLUTCH SPROCKET SPACER | |
| 33 | 8***C | OGURA CLUTCH | |
| 34 | 8***C | KEY 1/4 X 3/16 X 3.80 | |
| 35 | 2***D | SHAFT 7/8 HEX 75.19 LG | |
| 36 | 8***C | NUT-HEX | |
| 37 | 8***C | HHCS 1/4-20X3 GR5 | |
| 38 | 4***S | LOCK COLLAR, 7/8 HEX W/ SET SC | |
| 39 | 8***C | WASHER LOCK SPRING | |
| 40 | 8***C | NUT HEX | |
| 41 | 1***D | CHAIN RL #60 132 PITCHES | |
| 42 | 1***D | CHAIN RL #50 53 PITCHES | |
| 43 | 2***D | 3N40HD CENTER CLUTCH SHAFT | |
| 44 | 8***C | SPKT 50C25 X 7/8 HEX BORE | |
| 45 | 8***C | SPKT 60B44 X 7/8 HEX W/2SS |
