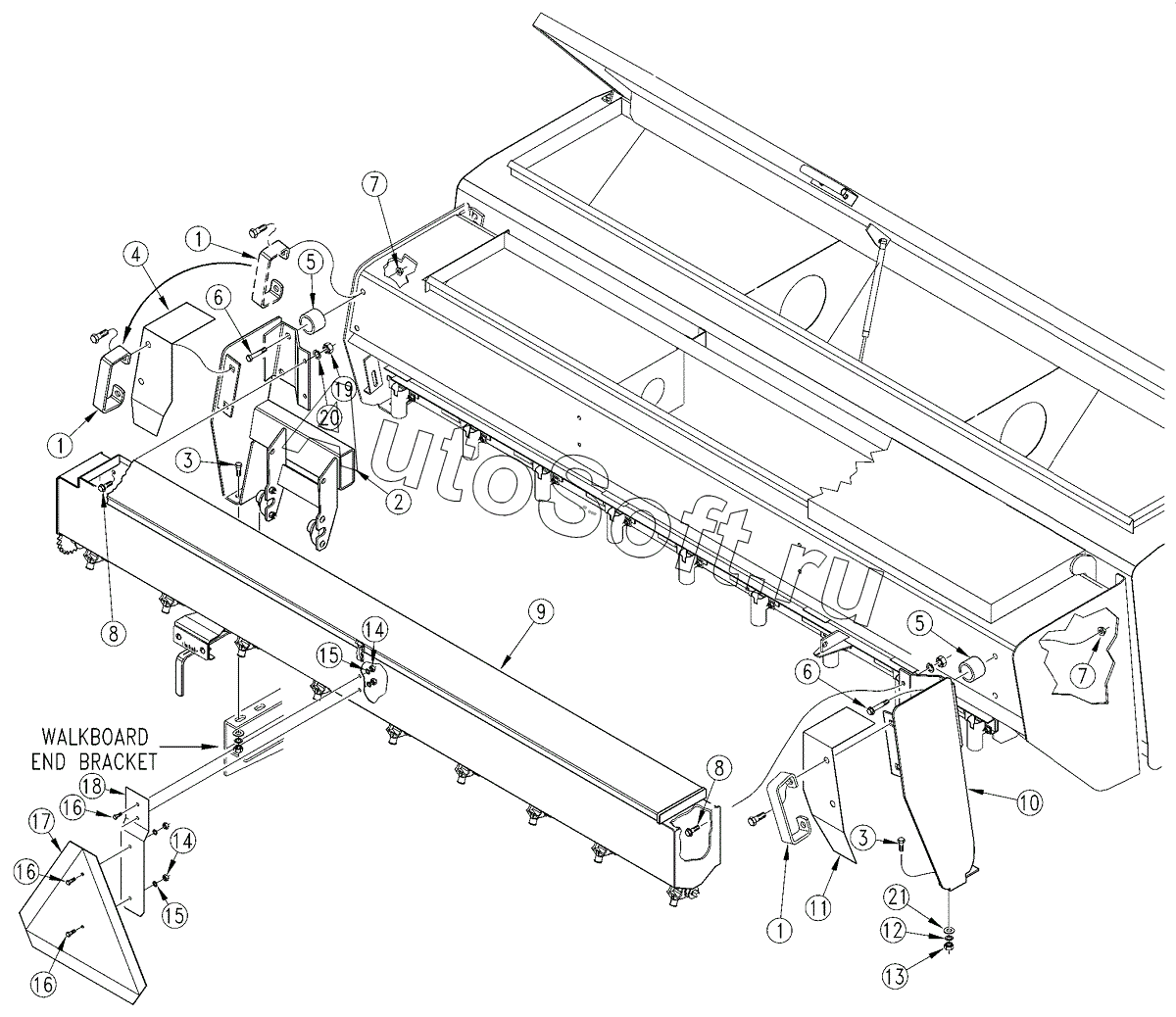

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 1200 Small Seeds Box With Fertilizer
1
1
1
2
3
3
4
5
5
6
6
7
8
8
9
9
9
9
9
10
11
12
13
14
14
15
15
16
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | HANDLE | |
| 2 | 1***H | 3PT SML SDS BOX MNT LH W/DRIVE | |
| 3 | 8***C | HHCS 1/2-13X1 GR5 | |
| 4 | 1***D | HANDLE MOUNT LH CHAIN GUARD | |
| 5 | 1***D | SMALL SEEDS BOX MOUNT SPACER | |
| 6 | 8***C | HHCS 1/2-13X2 1/4 GR5 | |
| 7 | 8***C | NUT HEX FLG. LOCK | |
| 8 | 8***C | HFS | |
| 9 | 1***H | 3PT 12'-6 SML SDS BOX | |
| 9 | 1***H | 3PT 12'-7 SML SDS BOX | |
| 9 | 1***H | 3PT 12'-7 1/2 SML SDS BOX | |
| 9 | 1***H | 3PT 12'-8 SML SDS BOX | |
| 9 | 1***H | 3PT 12'-10 SML SDS BOX | |
| 10 | 1***H | 3PT SML SDS BOX MNT RH NON DRV | |
| 11 | 1***D | HANDLE MOUNT RH CHAIN GUARD | |
| 12 | 8***C | WASHER LOCK SPRING | |
| 13 | 8***C | NUT HEX | |
| 14 | 8***C | NUT-HEX | |
| 15 | 8***C | WASHER LOCK SPRING | |
| 16 | 8***C | SCREW RD HD | |
| 17 | 8***C | DECAL SLOW MOVING-GALV. BACKED | |
| 18 | 8***C | SMV MOUNTING BLADE | |
| 19 | 8***C | NUT HEX | |
| 20 | 8***C | WASHER LOCK SPRING | |
| 21 | 8***C | WASHER FLAT |
